LINETRAXX® PEM735

LINETRAXX® PEM735

  • Two "clicks" to the power quality report according to EN 50160
  • Class A measuring device in accordance with IEC 61000-4-30
  • Record of 15-min-mean values over 1.5 years
  • Easy-to-operate web interface
  • High accuracy of 0.2 S and high sampling frequency of 25.6 kHz

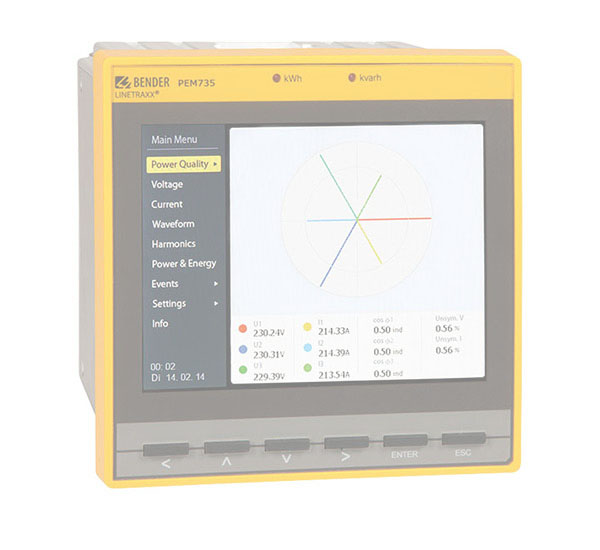

The digital universal measuring device PEM735 is suited for measuring and displaying electrical quantities of electricity networks. The device measures currents and voltages, energy consumption and power, and displays the individual current/voltage harmonics for assessment of the power quality in accordance with DIN EN 50160. The accuracy of active energy measurements corresponds to class 0.2 S in accordance with DIN EN 62053-22 (VDE 0418 part 3-22). The current inputs are connected via external …/1 A or …/5 A measuring current transformers.

  • Features
  • Applications
  • Ordering information
  • Downloads
  • Netzanalysator der Klasse A, zertifiziert nach DIN EN 61000-4-30
  • Überwachen der Spannungsqualität nach DIN EN 50160
  • Genauigkeitsklasse nach IEC 62053-22: 0,2 S
  • TFT-Farbdisplay (640x480) 5,7“
  • Modbus RTU und Modbus TCP
  • 4 Stromeingänge
  • 5 Spannungseingänge
  • 1 GB interner Speicher
  • Schalttafeleinbau 144x144
  • Integrierter Web-Server
  • Datenexport via FTP: comtrade, PQDIF
  • Flicker-Messung
  • Transientenerkennung und -aufzeichnung (40µs)
  • Abtastrate: 512 samples/cycle
  • Individuell konfigurierbare Rekorder für Kurvenverläufe, Verbräuche, Langzeitaufnahmen
  • IEC 61850
  • Permanente Überwachung der Spannungsqualität nach DIN EN 50160
  • Erfassung relevanter Daten für das Energie-Management
  • Hochauflösende Aufzeichnung von Kurvenverläufen ermöglicht Analyse von Power-Quality-Phänomenen



Variants of LINETRAXX® PEM735


TypMessnennspannungStromeingangArt.-Nr.
PEM7353(N)AC 100…690 V5 AB93100735
