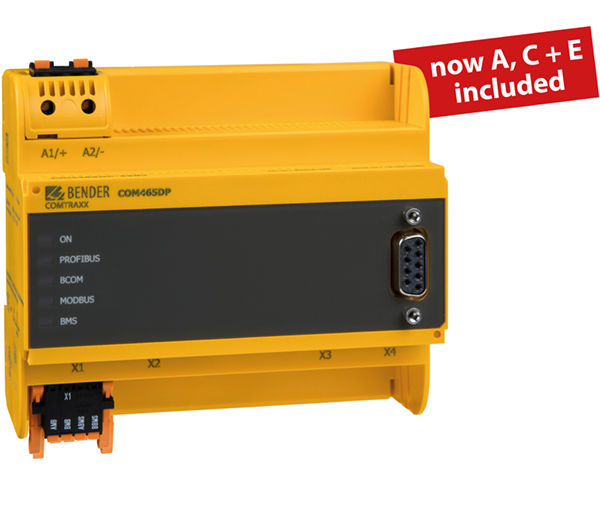

COMTRAXX® COM465DP

Funciones

Equipo básico (sin módulos de función)

• Gateway con webserver integrado para la conexión con equipos de

  medida Bender BMS y BCOM así como con equipos de medida universales.

• Soporte de equipos, que están conectados
  – al bus BMS interno (máx. 139 equipos) o externo* (máx. 98 * 139 equipos),
  – a través de interface BCOM (véase manual BCOM)
  – a través de Modbus RTU o Modbus TCP (máx. 247 equipos).
• Indicación remota de valores de medida, mensajes de servicio/alarma y configuración*.
• Gateway para la conexión de equipos a través de PROFIBUS DP.
• Gateway

  a Modbus TCP: Lectura de valores de medida, mensajes de servicio/alarma

  de direcciones 1…10 del sistema a través de Modbus TCP.

• Interface Ethernet con 10/100 Mbit/s para acceso remoto a través de LAN, WAN o Internet
• Configuración para parámetros internos y para la configuración de equipos de medida, así como de contadores de energía.**
• Sincronización de tiempo para todos los equipos conectados.
• Memoria de eventos (1.000 entradas)
• Registrador (datalogger) de datos parametrizable (30 * 10.000 entradas)
• 50 puntos de datos de equipos externos (a través de Modbus RTU o Modbus TCP) que pueden ser incluidos en el sistema.
• Posibilidad de crear equipos virtuales con 16 canales.
• Soporte de aplicaciones externas (p.e. programas de visualización o PLCs) mediante el protocolo PROFIBUS DP.
• Lectura

  de valores de medida, mensajes de servicio/alarma de todos los equipos

  conectados. Acceso uniforme a todos los equipos conectados mediante

  PROFIBUS DP a través de servidor integrado.

• Control remoto:

  Posibilidad de enviar órdenes a los equipos mediante PROFIBUS DP desde

  una aplicación externa (p.e. un software de visualización o PLC).

^{*) La visualización de parámetros de equipos conectados al bus BMS}

sólo es posible, si el gateway está conectado al bus BMS interno.
**)

Se pueden configurar parámetros mediante aplicación Web y desde fuera

(a través de BMS/ICOM/BCOM). Esto no es posible a través de Modbus o

PROFIBUS. Los parámetros de equipos asignados sólo se pueden leer. ¡Para

la modificación de ajustes se necesita el módulo de función C!

No se pueden generar informes - ni siquiera para el mismo equipo.



Módulo de función A

• Asignación de textos individuales para equipos, canales (puntos de medida) y alarmas.
• Monitorización de fallos de equipos.
• Notificación por e-mail a varios usuarios en caso de alarmas y errores de sistemas.
• Configuración de notificaciones por e-mail.
• Función

  de informe* guarda valores de medida y configuraciones de los equipos

  conectados.Las configuraciones guardadas pueden ser comparadas con las

  configuracionesactuales del equipo. La función de informe está

  disponible para el gateway y para cadauno de los equipos Bender

  conectados.

^{*) La generación de informes de los equipos conectados al bus BMS}

sólo es posible, si el gateway está conectado al bus BMS interno.



Módulo de función B

• Soporte de aplicaciones externas (p.e. programas de visualización o PLCs) mediante el protocolo Modbus TCP
• Lectura

  de valores de medida, mensajes de servicio/alarma de todos los equipos

  conectados. Acceso uniforme a todos los equipos conectados mediante

  Modbus TCP a través de servidor
  integrado.

• Control Remoto:

  Posibilidad de enviar órdenes a los equipos mediante Modbus TCP desde

  una aplicación externa (p.e. un software de visualización o PLC).

• Acceso a través de protocolo SNMP (V1, V2c o V3) a alarmas y valores de medida.



Módulo de función C

• Parametrización rápida y sencilla de todos los equipos* conectados al gateway mediante navegador Web.
• Función

  de informe** para documentar y guardar configuraciones y valores de

  medida. Las configuraciones guardadas pueden ser comparadas con las

  configuraciones actuales del equipo. Las configuraciones aseguradas

  pueden volverse a cargar en el equipo.***

• La función de informe está disponible tanto para el gateway como para cada uno de los equipos Bender conectados.

^{*) La parametrización de los equipos conectados al bus BMS sólo es posible, si el gateway está conectado al bus BMS interno.
**)}

La generación de informes de los equipos conectados al bus BMS y la

carga de configuraciones desde informes sólo es posible si el gateway

está conectado al bus BMS interno.
***) Actualmente es necesario disponer del plugin Silverlight.



Módulo de función D*

Visualización rápida y sencilla sin necesidad de programación.

Posibilidad de consultar y visualizar estado de los equipos, alarmas o

valores de medida se pueden mediante la visualización sobre un plano

(p.e. un plano de planta).

• Visualización en varias páginas.
• Presentación gráfica del registrador de datos con fecha y hora.
• Visualización

  del sistema: Varios gateways (COM460IP, COM465IP, COM465DP, CP700)

  presentados en una página Web. Visualización de las alarmas conjuntas de

  los gateways. Clicando sobre un gateway mostrado se abre su webserver.

^{*) Actualmente es necesario disponer del plugin Silverlight.}



Módulo de función E

• Posibilidad de crear 100 equipos virtuales con 16 canales.



Módulo de función F

• 1.600 puntos de datos de equipos externos (a través de Modbus RTU o Modbus TCP) que pueden ser incluidos en el sistema.
