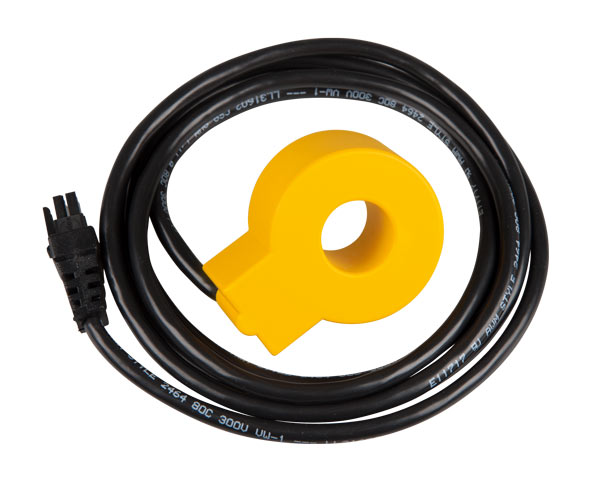

W15BS series
Los transformadores de corriente de medida de la serie W15BS detectan corrientes residuales AC y DC. Las corrientes registradas son evaluadas por los evaluadores conectados a través del cable de conexión del transformador de corriente de medida. La conexión a los respectivos dispositivos se realiza mediante un cable de seis hilos. Los CT se pueden utilizar en sistemas de CC, CA y 3 (N) CA.
Los transformadores de corriente de medida cuentan con un blindaje de mu-metal integrado para evitar interferencias de campos magnéticos externos.
Accesorios necesarios para los siguientes productos
Accesorio necesario para los siguientes productos:
- Características
- Aplicaciones
- Información de pedido
- Descargas
- Adecuado para medición de corriente diferencial de tipo B sensible a CA / CC acc. según IEC 60755
- Blindaje para evitar interferencias causadas por corrientes de carga elevadas y campos magnéticos externos
- Cable de conexión integrado
- Conector enchufable
- Los transformadores de corriente de medición W15BS son adecuados para la medición de corriente residual sensible a CA / CC en sistemas de suministro de energía hasta una tensión nominal de 600 V y una corriente nominal de 48 A, donde pueden producirse corrientes de falla de CC debido a los convertidores existentes.
- La corriente residual nominal es 1000 mA.
Variantes de W15BS series
| Tipo | Longitud del conector (mm) | Art.-No. |
|---|---|---|
| W15BS | 1470 ±30 | B98080065 |
| W15BS-01 | 180 ±25 | B98080067 |
| W15BS-03 | 325 ±25 | B98080068 |
Descargas para W15BS series
