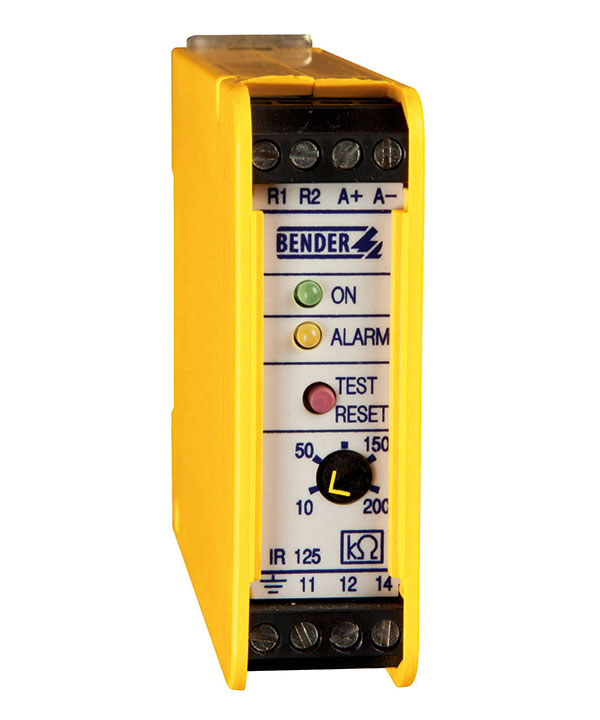

ISOMETER® IR125Y-4

ISOMETER® IR125Y-4

Los ISOMETER® de la serie IR125Y vigilan la resistencia de aislamiento de circuitos de control de CA y CD aislados de tierra (Sistemas IT) de DC 19,2…308 V. La tensión de alimentación se toma del sistema vigilado. Frente a los aparatos de vigilancia del aislamiento, que, para el registro de fallos de aislamiento evalúan la tensión de superposición, esta serie de aparatos trabaja con el procedimiento de medida activo AMP. De este modo se detectan y avisan, tanto fallos de aislamiento simétricos como asimétricos.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Insulation monitoring for AC and DC systems (IT systems)
  • Response values, adjustable 10…200 kΩ
  • LEDs: Power On LED, alarm LED to signal insulation faults
  • Internal combined test and reset button
  • Connection external reset button
  • Alarm relay with one potential-free changeover contact
  • N/C operation
  • Fault memory behaviour, selectable
  • AC and DC control and auxiliary circuits in accordance with DIN EN 60204-1 "Electrical equipment of machines", IEC 60204-1, EN 60204-1
  • DC auxiliary circuits in accordance with DIN VDE 0100-725
  • Simple battery systems



Accesorios opcionales para ISOMETER® IR125Y-4


TypeArt. No.
Mounting plateB990056

Variantes de ISOMETER® IR125Y-4


TypeNominal system voltage UnArt. No.
IR125Y-4AC 19,2…265 V, DC 19,2…308 V*B91023005
*Absolute value

Descargas para ISOMETER® IR125Y-4

Categoría

Idioma

Categoría Producto Idioma Fecha Tamaño Descarga
