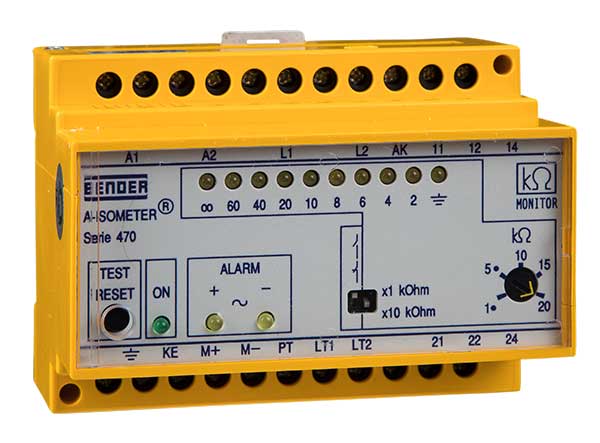

ISOMETER® IR470LY

ISOMETER® IR470LY

Los ISOMETER® de la serie de aparatos IR470LY vigilan la resistencia de aislamiento de sistemas de corriente alterna y corriente continua aislados de tierra (Sistemas IT) AC/3(N)AC 0…793 V. En unión de un aparato de acoplamiento, pueden utilizarse también para tensiones más elevadas. Gracias a la tensión de alimentación separada, es posible la vigilancia del sistema sin tensión. Los sistemas vigilados no deben contener ningún componente de corriente continua. Condicionado por el procedimiento de medida, los fallos de aislamiento detrás de rectificadores conectados directamente se señalizan con sensibilidad de respuesta más elevada. Los valores de respuesta ajustados tienen validez para sistemas puros de corriente alterna.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Insulation monitoring for AC, 3(N)AC systems 0…793 V (IT systems)
  • Nominal voltage extendable via coupling device
  • Response values, adjustable 1…200 kΩ
  • Connection monitoring system/earth
  • Power ON LED, Alarm LED for signalling AC, L+, L- insulation faults
  • LED bar graph indicator for signalling AC, L+, L- insulation faults
  • Connection for external kΩ indication
  • Combined test and reset button
  • Connection external test/reset button
  • Alarm relay with two potential-free changeover contacts
  • Selectable N/O or N/C operation
  • Fault memory behaviour, selectable
  • AC, 3(N)AC main circuits (without directly connected rectifiers), such as motors, pumps, rolling mills without variable-speed drives, air cooling and air conditioning systems, lighting systems, heating systems, mobile generators, building services, domestic electrical installation practice, etc.



Accesorios opcionales para ISOMETER® IR470LY

External kΩ measuring instruments
TypeArt. No.
7204-1421B986763
9604-1421B986764

Coupling devices
TypeNominal system voltage UnArt. No.
AGH204S-4AC 0…1650 VB914013
AGH520SAC 0…7200 VB913033

Variantes de ISOMETER® IR470LY


TypeSupply voltage USArt. No.
IR470LY-40AC 230 VB91048007
IR470LY-4011AC 24 VB91048012
IR470LY-4012AC 42 VB91048002
IR470LY-4013AC 90…132 V*B91048011
IR470LY-4015AC 400 VB91048008
IR470LY-4016AC 500 VB91048018
IR470LY-4017AC 690 VB91048017
IR470LY-4018AC 440 VB91048024
IR470LY-4021DC 9,6…84 V*B91048006
IR470LY-4023 DC 77…286 V*B91048026
Other supply voltages on request
* Absolute values
