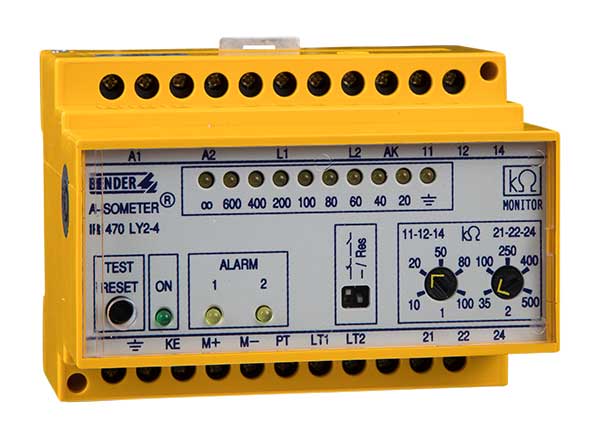

ISOMETER® IR470LY2-4061

ISOMETER® IR470LY2-4061

Los ISOMETER® de la serie IR470LY2 vigilan la resistencia de aislamiento de sistemas de corriente alterna aislados de tierra (Sistemas IT) AC/3(N)AC 0…793 V. Con dos valores de respuesta con relés de alarma ajustables por separado, se puede diferenciar entre alarma previa y alarma principal. En unión de un acoplador pueden utilizarse los aparatos para tensiones más elevadas. Los sistemas vigilados no deben contener ningún componente de corriente continua. Condicionado por el procedimiento de medida, los fallos de aislamiento detrás de rectificadores conectados directamente se avisan con sensibilidad de respuesta intensificada. Los valores de respuesta ajustados tienen validez para sistemas puros de corriente alterna.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Insulation monitoring for AC, 3(N)AC systems 0…793 V (IT systems)
  • Nominal voltage extendable via coupling device
  • Two separately adjustable response values 10…100 kΩ/35…500 kΩ
  • Connection monitoring system/earth
  • LEDs: Power ON LED, LED to signal AC insulation faults
  • LED bar graph indicator for the indication of the insulation resistance
  • Connection for external kΩ indication
  • Combined test and reset button
  • Two separate alarm relays with one potential-free changeover contact each
  • N/O or N/C operation, selectable
  • Fault memory behaviour, selectable
  • AC, 3(N)AC main circuits (without directly connected rectifiers), such as motors, pumps, rolling mills without variable-speed drives, air cooling and air conditioning systems, lighting systems, heating systems, mobile generators, building services, domestic electrical installation practice, etc.



Accesorios opcionales para ISOMETER® IR470LY2-4061

External kΩ measuring instruments
TypeArt. No.
7204-1421B986763
9604-1421B986764

Coupling devices
TypeNominal system voltage UnArt. No.
AGH204S-4AC 0…1650 VB914013
AGH520SAC 0…7200 VB913033

Variantes de ISOMETER® IR470LY2-4061


TypeSupply voltage USArt. No.
IR470LY2-4061AC 230 VB91048052
Other supply voltages on request.
