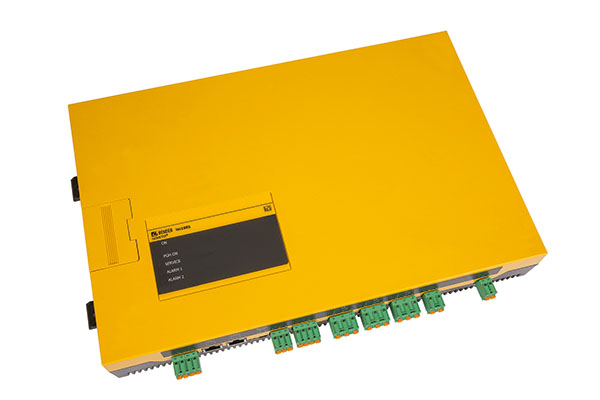

ISOMETER® iso1685P

ISOMETER® iso1685P

El iso1685… realiza la vigilancia de aislamiento de sistemas extensos hasta AC 1000 V/DC 1500 V que están diseñados como aislados de tierra (sistema IT). El equipo utiliza un método de medida especialmente desarrollado para la vigilancia de aislamiento aplicable incluso en grandes instalaciones donde pueden existir grandes capacidades a tierra producidas por sistemas de supresión de interferencias como filtros. La adaptación a los sistemas que contienen altas capacidades a tierra se produce automáticamente.

El equipo genera pulsos de corriente necesarios para la localización de fallos de aislamiento. Esto permite la localización de fallos de aislamiento a través de evaluadores de fallos instalados fijos o evaluadores portátiles de fallos.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Insulation monitoring in extensive unearthed power supply systems up to AC 1000 V/DC 1500 V
  • Measurement of low-resistance insulation faults
  • Separately adjustable response values Ran1 (Alarm 1) and Ran2 (Alarm 2) (both 200 Ω…1 MΩ) for prewarning and alarm
  • Automatic adaptation to high system leakage capacitances up to 2000 μF, selectable range
  • Integrated locating current injector up to 50 mA
  • Device self test with automatic fault message in the event of a fault
  • Alarm relays separately adjustable for insulation fault 1, insulation fault 2 and device error
  • RS-485 interface (BMS bus), e.g. to control insulation fault location
  • μSD card with data logger and history memory for alarms
  • Extensive systems up to AC 1000 V/DC 1500 V which are designed as IT systems



Variantes de ISOMETER® iso1685P


TypeResponse value rangeNominal system voltageSupply voltage*Art. No.
iso1685P-425200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 VB91065801
iso1685P-425W200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 VB91065801W
* Absolute values
