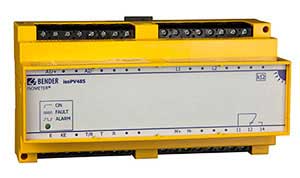

ISOMETER® isoPV485

ISOMETER® isoPV485

El ISOMETER isoPV485 se aplica para la vigilancia del aislamiento en instalaciones fotovoltaicas. Se vigila el aislamiento entre los paneles y el inversor contra tierra. Mediante la técnica de medida patentada AMP se detectan fallos de aislamiento en cualquier punto del sistema con la misma sensibilidad. Esta técnica de medida tiene además la ventaja de detectar también fallos simétricos, producidos p.ej. con humedad o suciedad.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Insulation monitoring for IT systems AC 0…800 V, DC 0…1000 V, 42…460 Hz
  • System leakage capacitance ≤ 100 µF, corresponds to a power generation capacity of approx. 100 kW
  • Combined LED
    – lights during normal operation
    –flashes in case of alarm or system fault
  • Potential-free output 2…10 V = 2 kΩ…1 MΩ for further processing in SCADA systems
  • Continuous self monitoring
  • Test and reset button (external)
  • 9-module enclosure (162 mm)
  • Unearthed AC/DC IT systems
  • Photovoltaic systems
  • Solar power stations



Variantes de ISOMETER® isoPV485

Ordering information
TypeNominal system voltage UnSupply voltage USArt. No.
isoPV485-421AC 0…800 V */DC 0…1000 V*DC 12…72 V*B91068144
* Absolute values of the voltage ranges
