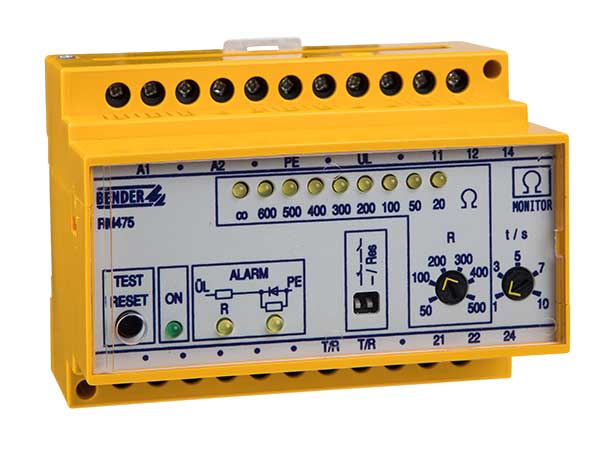

RM475/RM475LY

RM475/RM475LY

Los relés de la serie RM475 vigilan en combinación con un elemento de final de línea un bucle de cable sin tensión contra interrupciones (resistencia lineal) y cortocircuito (resistencia trasversal). La versión RM475 dispone de valores de respuesta fijos de resistencia lineal y trasversal. El tiempo de respuesta es máximo 1 s. En la versión RM475LY, el valor de alarma para la resistencia lineal es ajustable entre 50…500 Ω. La resistencia trasversal también es fija. El retardo de respuesta es ajustable de 1…10 s.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • RM475: permanently set response value: Series resistance 200 Ω, Cross resistance 1000 Ω
  • RM475LY: Series resistance, adjustable 50…500 Ω, Cross resistance 1000 Ω
  • Adjustable response delay 1…10 s (RM475LY)
  • N/O or N/C operation, selectable
  • Fault memory behaviour selectable
  • Internal/external test/reset button
  • LEDs: Power On LED, alarm LEDs
  • LED bar graph for series resistance
  • 2 potential-free changeover contacts
  • Modular DIN rail enclosure
  • Monitoring of conductors and cables by means of a monitoring conductor
  • Monitoring of PE loops



Accesorios opcionales para RM475/RM475LY


TypeSupply voltage USArt. No.
EV22Sterminating deviceB984800

Variantes de RM475/RM475LY


TypeSupply voltage USArt. No.
RM475AC 230 V, 50…60 HzB97022001
RM475-13AC 90…132 V, 50…60 HzB97022002
RM475-15AC 400 V, 50…60 HzB97022003
RM475-16AC 500 V, 50…60 HzB97022004
RM475-21DC 9,8…84 VB97022005
RM475-23DC 77…286 VB97022006
RM475LYAC 230 V, 50…60 HzB97022007
RM475LY-13AC 90…132 V, 50…60 HzB97022008
RM475LY-15AC 400 V, 50…60 HzB97022009
RM475LY-16AC 500 V, 50…60 HzB97022010
RM475LY-21DC 9,8…84 VB97022011
RM475LY-23DC 77…286 VB97022012
