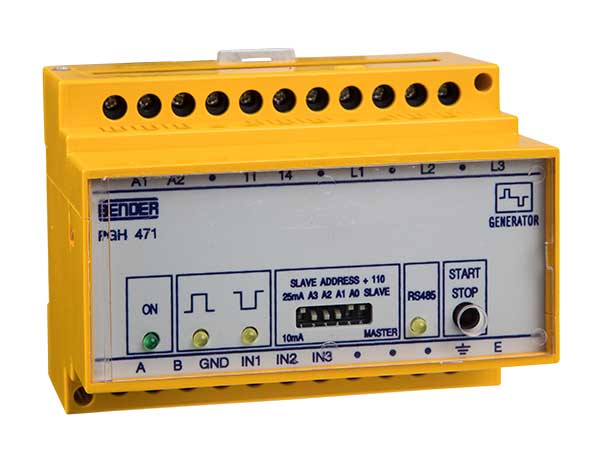

ISOSCAN® PGH471/PGH473

ISOSCAN® PGH471/PGH473

El inyector de corriente de localización ISOSCAN® PGH47… Se utiliza para generación de una señal de corriente de prueba en la búsqueda de fallos de aislamiento. Las diversas variantes del aparato se diferencian por la cuantía de la corriente de prueba máxima tolerada. Estos aparatos se utilizan en sistemas con aparatos de vigilancia del aislamiento ya instalados.

  • Características
  • Aplicaciones
  • Accesorios
  • Información de pedido
  • Descargas
  • Locating current:
    PGH471: max. 25/10 mA;
    PGH473: max. 2.5/1 mA
  • Power On LED
  • Alarm LED RS-485 active
  • Two alarm LEDs for positive and negative clock signals of the locating current
  • Alarm relay with one voltage-free N/O contact to signal that insulation fault location is being carried out
  • Start/stop button to activate resp. deactivate insulation fault location
  • Insulation fault test device for Insulation fault location systems
  • PGH471: IT main circuits
  • PGH473: IT control circuits



Variantes de ISOSCAN® PGH471/PGH473


TypeSupply voltage USNominal system voltage UnBMS bus address rangeArt. No.
PGH471AC 230 VAC 20…575 V / DC 20… 504 V*111…119B95018004
PGH471-13AC 90…132 V*AC 20…575 V / DC 20… 504 V*111…119B95018005
PGH471-21DC 10.5…80 V*AC 20…575 V / DC 20… 504 V*111…119B95018006
PGH471-23DC 77…286 V*AC 20…575 V / DC 20… 504 V*111…119B95018007
PGH471EAC 230 VAC 20…575 V / DC 20… 504 V*121…150B95018008
PGH473AC 230 VAC 20…265 V / DC 20…308 V*111…119B95018009
PGH473-13AC 90…132 V*AC 20…265 V / DC 20…308 V*111…119B95018010
PGH473-21DC 10.5…80 V*AC 20…265 V / DC 20…308 V*111…119B95018011
PGH473EAC 230 VAC 20…265 V / DC 20…308 V*121…150B95018015
PGH473E-21DC 10.5…80 V*AC 20…265 V / DC 20…308 V*121…150B95018016
* Absolute values
