Serie WS…/WS…-8000

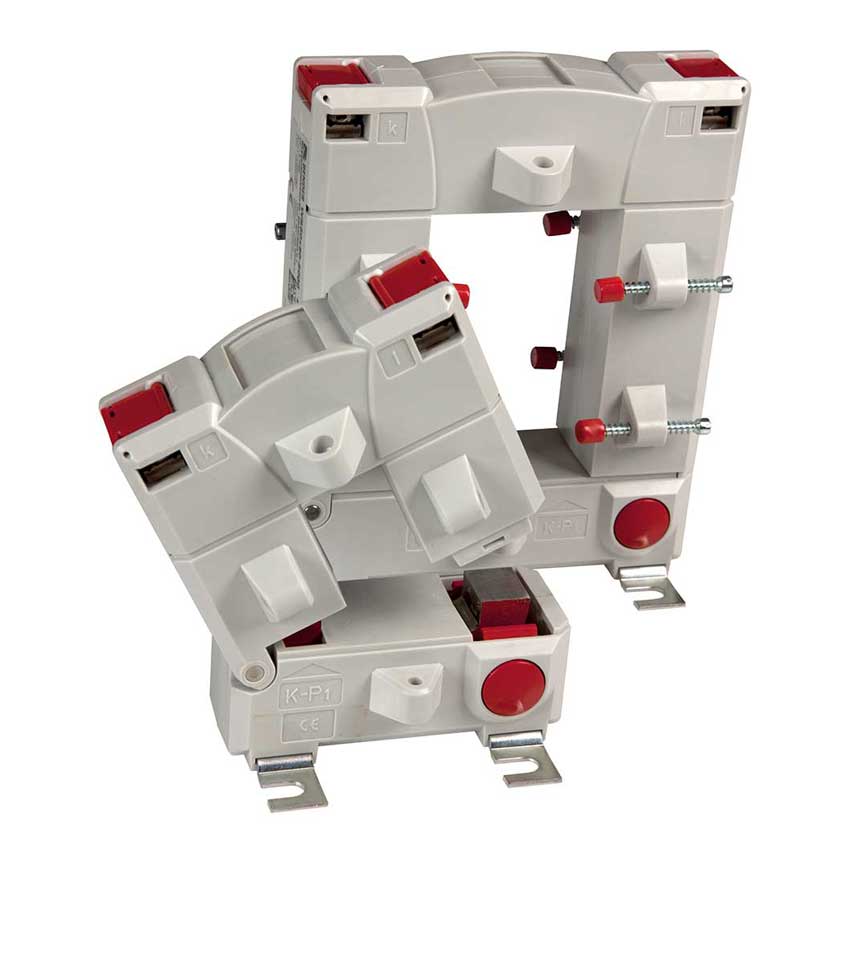

Los transformadores de nucleo dividido de corriente de medida de las series WS… y WS…-8000 permiten abrir el trasformador de corriente de medida mediante un botón de bloqueo y con ello rodear al conductor que se desea vigilar. De este modo resulta muy fácil efectuar un montaje a posterior del aparato en instalaciones ya existentes.

Los transformadores de corriente de medida de las series WS… y WS…-8000 son transformadores altamente sensibles, que transforman las corrientes AC en una señal de medida evaluable, en unión con los aparatos de monitoreo y evaluación de corriente diferencial de la serie RCM o respectivamente de la serie RCMS. Además son apropiados para aplicación en dispositivos de búsqueda de fallos de aislamiento para sistemas IT (EDS).

Sirven para registrar la corriente de prueba generada por un aparato de prueba de fallos de aislamiento PGC o por un ISOMETER® IRDH. La corriente de prueba se transforma en una señal de medida evaluable cunado trabajan con los aparatos de evaluación de fallos de aislamiento de la serie EDS.

La conexión con los aparatos correspondientes se realiza a través de un conductor de dos hilos.

¿Alguna duda? Contáctenos!

Serie WS…/WS…-8000
Serie WS…/WS…-8000

Los transformadores de nucleo dividido de corriente de medida de las series WS… y WS…-8000 permiten abrir el trasformador de corriente de medida mediante un botón de bloqueo y con ello rodear al conductor que se desea vigilar. De este modo resulta muy fácil efectuar un montaje a posterior del aparato en instalaciones ya existentes.

Los transformadores de corriente de medida de las series WS… y WS…-8000 son transformadores altamente sensibles, que transforman las corrientes AC en una señal de medida evaluable, en unión con los aparatos de monitoreo y evaluación de corriente diferencial de la serie RCM o respectivamente de la serie RCMS. Además son apropiados para aplicación en dispositivos de búsqueda de fallos de aislamiento para sistemas IT (EDS).

Sirven para registrar la corriente de prueba generada por un aparato de prueba de fallos de aislamiento PGC o por un ISOMETER® IRDH. La corriente de prueba se transforma en una señal de medida evaluable cunado trabajan con los aparatos de evaluación de fallos de aislamiento de la serie EDS.

La conexión con los aparatos correspondientes se realiza a través de un conductor de dos hilos.

¿Alguna duda? Contáctenos!

Características

Transformador de corriente de medida WS…

  • Para sistemas de monitoreo de corriente residual de la Serie RCMS460/490
  • Para monitores de corriente residual de la Serie RCM420, RCM460
  • Para dispositivos de búsqueda de fallos de aislamiento de la Serie EDS440 y EDS460/490


Transformador de corriente de medida WS…-8000

  • Para dispositivos de localizacion de fallos a tierra EDS441, EDS461 und EDS491

Aplicaciones

  • para dispositivos de localización de fallos de aislamiento (EDS)

Serie WS…/WS…-8000 Variante(s)

TipoDimensiones InterioresFijación
Angulo de sujeción
Ref.
WS20x3020 x 30 mm×B98080601
WS50x8050 x 80 mm×B98080603
WS80x12080 x 120 mm×B98080606
WS20x30-8000*20 x 30 mm×B98080602
WS50x80-8000*50 x 80 mm×B98080604

* Para dispositivos de búsqueda de fallos de aislamiento de la serie EDS441 y EDS461/491
