CMGF420

  • Proporciona detección e interrupción de fallas a tierra en la entrada principal de un sistema eléctrico
  • Protección de entrada de servicio según el artículo 230.95 del NEC y de la NOM-001-SEDE
  • Soporta un rango de hasta 1200 A
  • Para combinarse con un interruptor de disparo en derivación N/O
  • *Para combinar con transformadores de corriente con relación 600:1 o 1000:1

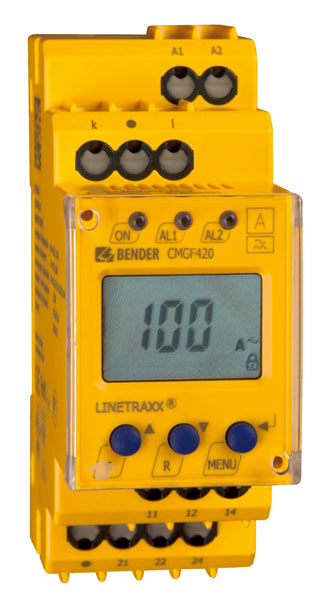

Relé digital de falla a tierra para entrada de servicio

El CMGF420 es un relé de entrada de servicio auto alimentado, listado UL 1053 para uso en sistemas conectados a tierra. Cuando se combina con un interruptor de disparo en derivación N/O, proporciona detección de falla a tierra e interrupción en la entrada principal de un sistema eléctrico. Cuando se detecta una falla, los contactos de salida harán que el interruptor de disparo en derivación se dispare e interrumpa la energía al sistema.

El relé admite un rango de hasta 1200 A cuando se usa un transformador de corriente compatible. El CMGF420 admite transformadores de corriente con una relación de 600:1 (rango de disparo 60…1200 A) o 1000: 1 (rango de disparo 100…1200 A).

Después de colocar la relación adecuada del transformador de corriente en la configuración del dispositivo, el valor que se muestra en la pantalla LCD será el valor leído en el lado primario del transformador de corriente.

¿Alguna duda? Contáctenos!

CMFG420
CMGF420
  • Proporciona detección e interrupción de fallas a tierra en la entrada principal de un sistema eléctrico
  • Protección de entrada de servicio según el artículo 230.95 del NEC y de la NOM-001-SEDE
  • Soporta un rango de hasta 1200 A
  • Para combinarse con un interruptor de disparo en derivación N/O
  • *Para combinar con transformadores de corriente con relación 600:1 o 1000:1

Relé digital de falla a tierra para entrada de servicio

El CMGF420 es un relé de entrada de servicio auto alimentado, listado UL 1053 para uso en sistemas conectados a tierra. Cuando se combina con un interruptor de disparo en derivación N/O, proporciona detección de falla a tierra e interrupción en la entrada principal de un sistema eléctrico. Cuando se detecta una falla, los contactos de salida harán que el interruptor de disparo en derivación se dispare e interrumpa la energía al sistema.

El relé admite un rango de hasta 1200 A cuando se usa un transformador de corriente compatible. El CMGF420 admite transformadores de corriente con una relación de 600:1 (rango de disparo 60…1200 A) o 1000: 1 (rango de disparo 100…1200 A).

Después de colocar la relación adecuada del transformador de corriente en la configuración del dispositivo, el valor que se muestra en la pantalla LCD será el valor leído en el lado primario del transformador de corriente.

¿Alguna duda? Contáctenos!

Características

  • Relé de entrada de servicio listado UL 1053
  • Satisface los requisitos del artículo 230.95 de NEC y la NOM-001-SEDE cuando se combina con el equipo apropiado
  • De tamaño pequeño, fácilmente integrable en tablero
  • Rango de nivel de disparo ajustable de 60…1200 A
  • Admite transformadores de corriente 600:1 o 1000:1
  • Pantalla digital con lectura en tiempo real
  • La lectura en tiempo real muestra la corriente medida en el lado primario del transformador de corriente
  • Conexión simple al interruptor de disparo en derivación N/O
  • Admite montaje en riel DIN, montaje con tornillos o montaje en panel frontal con kit de montaje opcional
  • Protección por contraseña
  • Conformidad con la RoHS

Aplicaciones

  • Protección de falla a tierra de entrada de servicio
  • Uso industrial en general

CMGF420 Variante(s)

NobreValor de respuestaTensión de aliemntaciónRef.
CMGF420-D-260…1200 AAC 100…240 V (42…460 Hz) DC 100…240 VB93060015
