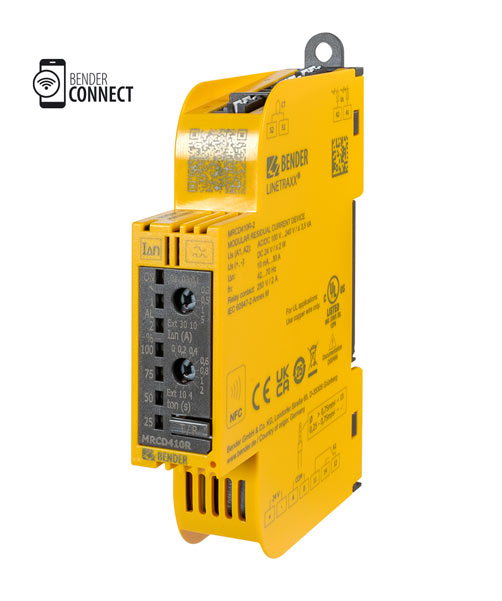

LINETRAXX® SmartDetect MRCD410R

Valor de respuesta ajustable de 10 mA a 30 A
Potenciómetros para el ajuste de los parámetros más importantes directamente en el dispositivo
Interfaz NFC para una configuración sencilla con la aplicación Bender Connect
Interfaz Modbus RTU para la lectura de los valores medidos y la parametrización del dispositivo
Diseño compacto, solo 18 mm de ancho

El dispositivo modular de corriente de fallo tipo MRCD410R mide corrientes diferenciales y de fallo de tipo alterno y pulsante en redes TN y TT con conexión a tierra. Se puede utilizar como medida de protección adicional para cumplir los siguientes objetivos de protección, entre otros:

Protección contra contactos indirectos (DIN VDE 0100-410, IEC60364-4-41)
Protección contra efectos térmicos (DIN VDE 0100-420, IEC60364-4-42)
Protección del sistema (DIN VDE 0100-430, IEC60364-4-43)

Un dispositivo modular de corriente residual conforme a la norma de producto DIN EN 60947-2, anexo M, debe funcionar junto con un transformador de corriente de medición adecuado y un interruptor automático con disparador por mínima tensión que se desconecte bajo carga en un máximo de 20 ms.

¿Alguna duda? Contáctenos!

Valor de respuesta ajustable de 10 mA a 30 A
Potenciómetros para el ajuste de los parámetros más importantes directamente en el dispositivo
Interfaz NFC para una configuración sencilla con la aplicación Bender Connect
Interfaz Modbus RTU para la lectura de los valores medidos y la parametrización del dispositivo
Diseño compacto, solo 18 mm de ancho

El dispositivo modular de corriente de fallo tipo MRCD410R mide corrientes diferenciales y de fallo de tipo alterno y pulsante en redes TN y TT con conexión a tierra. Se puede utilizar como medida de protección adicional para cumplir los siguientes objetivos de protección, entre otros:

Protección contra contactos indirectos (DIN VDE 0100-410, IEC60364-4-41)
Protección contra efectos térmicos (DIN VDE 0100-420, IEC60364-4-42)
Protección del sistema (DIN VDE 0100-430, IEC60364-4-43)

Un dispositivo modular de corriente residual conforme a la norma de producto DIN EN 60947-2, anexo M, debe funcionar junto con un transformador de corriente de medición adecuado y un interruptor automático con disparador por mínima tensión que se desconecte bajo carga en un máximo de 20 ms.

¿Alguna duda? Contáctenos!

Características

Módulo de vigilancia de corriente diferencial residual sensible a la corriente alterna y a la corriente de impulsos para aplicaciones MRCD según IEC 60947-2 Anexo M, tipo A
Medición del valor eficaz (RMS)
Corriente de respuesta diferencial: 10 mA…30 A (42…70 Hz)
Preaviso: 50…100 % de la corriente de respuesta diferencial
Tensión de alimentación DC 24 V, opcionalmente AC/DC 100…240 V (sólo MRCD410R-2)
Indicación del valor medido por banda de LED

Retardo de respuesta ajustable
Relé de alarma (diseñado como contacto inversor)
Principio de sin seguridad de fallo/con seguridad de fallo y comportamiento de la memoria de errores seleccionables
RS-485 con Modbus RTU
Control permanente de la conexión del transformador de corriente de medida
Interfaz NFC para parametrizar el dispositivo en estado activado y desactivado

Aplicaciones

Para la instalación de un dispositivo de protección (contra corrientes de fuga) como medida de protección (adicional) en el marco de los objetivos de protección de personas, incendios e instalaciones.
En general, como alternativa a los RCD convencionales en caso de tensiones y corrientes más altas, posibles disparos falsos de estos RCD, así como adaptación flexible a las condiciones de la instalación.
