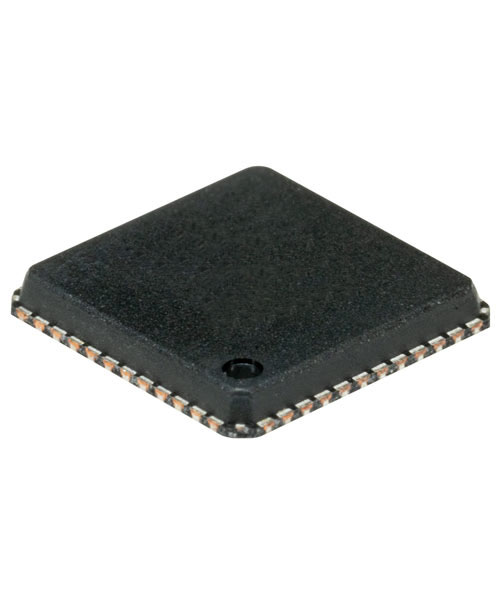

RCMB104 Chipset D0569
El RCMB104 Chipset D0569, diseñado para la supervisión de corriente diferencial sensible a todo tipo de corrientes, se utiliza en combinación con un transformador de corriente de medida y un RCD de tipo A instalado en la red para la supervisión de corrientes de fallo en sistemas de recarga de CA para vehículos eléctricos, en los que pueden producirse corrientes de fallo tanto continuas como alternas.
El chipset, según la variante, es apto para su integración en un dispositivo de recarga (Modo 2, IC-CPD) conforme a la norma IEC 62752 o UL 2231-2 (CCID5 o CCID20).
Con nuestros componentes para la medición de corrientes de fallo, dispondrá de una solución de última generación para realizar mediciones fiables en diversas aplicaciones. La combinación del potente sensor CCE4400, el microcontrolador inteligente y el firmware flexible convierte a este sistema en una opción excelente para sus necesidades de IC-CPD. Confíe en Bender para obtener precisión, conformidad y seguridad en su instalación eléctrica.
Los elementos centrales de esta solución avanzada son el ASIC CCE4400 de Bender y un potente microcontrolador con el firmware D0569.
El RCMB104 Chipset D0569, diseñado para la supervisión de corriente diferencial sensible a todo tipo de corrientes, se utiliza en combinación con un transformador de corriente de medida y un RCD de tipo A instalado en la red para la supervisión de corrientes de fallo en sistemas de recarga de CA para vehículos eléctricos, en los que pueden producirse corrientes de fallo tanto continuas como alternas.
El chipset, según la variante, es apto para su integración en un dispositivo de recarga (Modo 2, IC-CPD) conforme a la norma IEC 62752 o UL 2231-2 (CCID5 o CCID20).
Con nuestros componentes para la medición de corrientes de fallo, dispondrá de una solución de última generación para realizar mediciones fiables en diversas aplicaciones. La combinación del potente sensor CCE4400, el microcontrolador inteligente y el firmware flexible convierte a este sistema en una opción excelente para sus necesidades de IC-CPD. Confíe en Bender para obtener precisión, conformidad y seguridad en su instalación eléctrica.
Los elementos centrales de esta solución avanzada son el ASIC CCE4400 de Bender y un potente microcontrolador con el firmware D0569.
Características
- Cuatro salidas (Switch1, Switch2, Error, PWM)
- Rango de medición: ±300 mA
- Resolución de corriente diferencial: 0,2 mA
- Tecnología de medición patentada (patentes: EP 2 571 128 / US 9 397 494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
- Corriente de carga de hasta 32 A RMS (monofásica) o 3 × 32 A RMS (trifásica) (dependiendo del dispositivo)
- Salida de fallo (autocontrol integrado y funciones de prueba)
- Alta insensibilidad frente a perturbaciones externas
- Variantes disponibles para aplicaciones conforme a las normas IEC 62752 y UL 2231-2
- Amplio campo de aplicación, incluso en entornos difíciles (p. ej., en presencia de campos externos)
- Puede sustituir a un RCD de tipo B en las aplicaciones conforme a la norma IEC 62752, en combinación con un RCD de tipo A y un dispositivo de conmutación adecuado (p. ej., un relé de potencia).
- Conjunto de chips compuesto por un ASIC y un microcontrolador
- Compatible con diversos transformadores de corriente de medida (véase la tabla)
- Optimizado para diseños económicos
Aplicaciones
- Sistemas de carga de AC para vehículos eléctricos en los que pueden producirse corrientes de fallo continuas o alternas
RCMB104 Chipset D0569 Variante(s)
| Tipo | Descripción | Ref. |
|---|---|---|
| CCE4400 | Circuito sensor | B980399 |
| Microcontrolador | Programado con el software de análisis IC-CPD D0569 | B98039701 |
Compatible con diversos transformadores de corriente de medida
| Tipo | Descripción | Ref. |
|---|---|---|
| WN12-01 | Transformador de corriente de medida ø12 mm, 1 N AC 16 A | A166540 |
| WN18-10 | Transformador de corriente de medida ø18 mm, 3 N AC 32 A | B98080062 |
| W15BS-02 | Transformador de corriente de medida con cable 18 cm | B98080067 |
| CTBC17P-03 | Transformador de corriente de medida ø 17 mm, montaje de PCB | B98080070 |
| CTBC17P-03-K0325 | Transformador de corriente de medida ø 17 mm, variante con cable (longitud 325 mm) | B98080071 |
| CTBC17-Kabel1470 | Cable con carcasa de clip incluida, longitud del conector 1470 mm | B98080542 |
| CTBC17-Kabel600 | Cable con carcasa de clip incluida, longitud del conector 600 mm | B98080543 |
| CTBC17-Kabel325 | Cable con carcasa de clip incluida, longitud del conector 325 mm | B98080541 |
| CTBC17-Kabel180 | Cable con carcasa de clip incluida, longitud del conector 180 mm | B98080540 |
| CTBC17P-13 | Transformador de corriente de medida, montaje de PCB | B98080077 |
