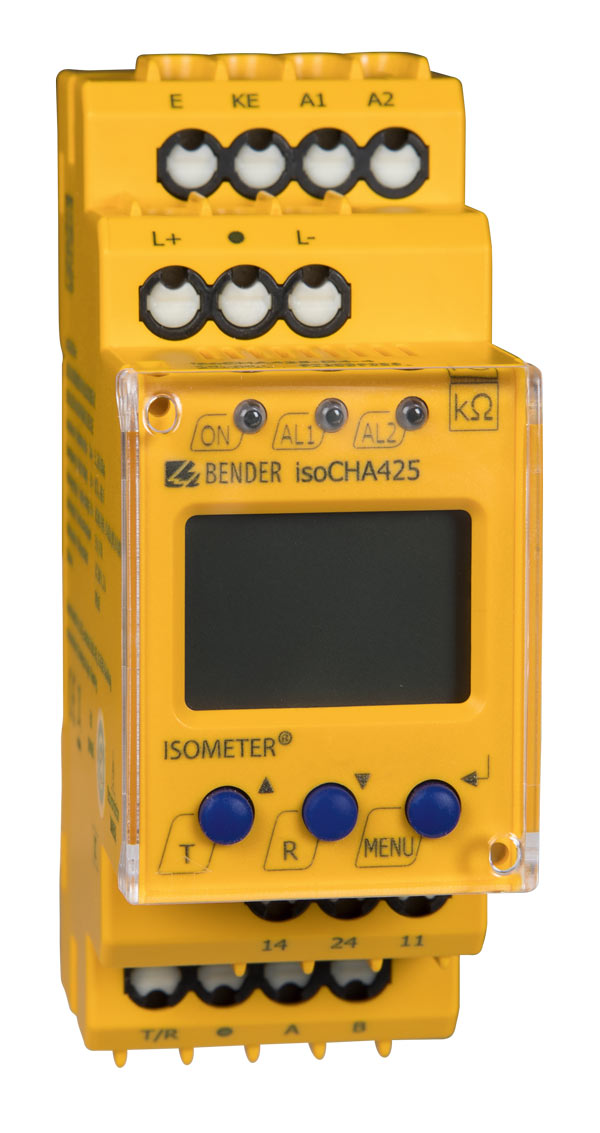

ISOMETER® isoCHA425

  • Monitorización de la resistencia de aislamiento de las estaciones de recarga DC según CSS o CHAdeMO
  • Detección de fallos de aislamiento asimétricos en el rango de tensión de 50 V a 400 V DC en menos de 1 s
  • Detección de fallos de aislamiento simétricos menos de 10 s
  • Medición de la tensión del sistema (True RMS) con detección de mínima y máxima tensión.
  • Medición de las tensiones del sistema DC a tierra (L+/PE y L-/PE)

El ISOMETER® supervisa la resistencia de aislamiento RF para estaciones de carga rápida de DC según la norma CHAdeMO o según el Sistema de Carga Combinada (CCS) para rangos de tensión de red nominales entre DC 0 V y 400 V. Los fallos de aislamiento unipolares se detectan en ≤ 1 segundo y los fallos de aislamiento simetricos en ≤ 10 segundos. La capacidad de derivación máxima permitida del sistema es 5 μF.

La necesaria parametrización individual hace que el equipo se adapte a la instalación y a las condiciones de funcionamiento in situ, para cumplir los requisitos de las normas.

Hay que observar los límites del campo de aplicación indicado en los datos técnicos. Cualquier otro uso o uso que vaya más allá de esto se considerará uso indebido.

¿Alguna duda? Contáctenos!

isoCHA425
isoCHA425
  • Monitorización de la resistencia de aislamiento de las estaciones de recarga DC según CSS o CHAdeMO
  • Detección de fallos de aislamiento asimétricos en el rango de tensión de 50 V a 400 V DC en menos de 1 s
  • Detección de fallos de aislamiento simétricos menos de 10 s
  • Medición de la tensión del sistema (True RMS) con detección de mínima y máxima tensión.
  • Medición de las tensiones del sistema DC a tierra (L+/PE y L-/PE)

El ISOMETER® supervisa la resistencia de aislamiento RF para estaciones de carga rápida de DC según la norma CHAdeMO o según el Sistema de Carga Combinada (CCS) para rangos de tensión de red nominales entre DC 0 V y 400 V. Los fallos de aislamiento unipolares se detectan en ≤ 1 segundo y los fallos de aislamiento simetricos en ≤ 10 segundos. La capacidad de derivación máxima permitida del sistema es 5 μF.

La necesaria parametrización individual hace que el equipo se adapte a la instalación y a las condiciones de funcionamiento in situ, para cumplir los requisitos de las normas.

Hay que observar los límites del campo de aplicación indicado en los datos técnicos. Cualquier otro uso o uso que vaya más allá de esto se considerará uso indebido.

¿Alguna duda? Contáctenos!

Características

  • Monitorización de la resistencia de aislamiento RF de los puntos de carga de DC según la norma CHAdeMO o el Sistema de Carga Combinada (CCS).
  • CHAdeMO (modo CHd):
    – Capacidad de fuga de red máxima 1,6 μF por conductor
    – Detección de fallos de aislamiento en el rango de tensión de red de 50 V a 400 V
    – Tiempos de respuesta de los fallos de aislamiento unipolares RFU:
    RFU ≤ 100 kΩ: máx. 1 s
    • 100 kΩ < RFU ≤ 2 MΩ: máx. 10 s
    – Tiempo de respuesta del fallo de aislamiento bipolar RFS: máx. 10 s
  • CCS (Mode dc):
    – Detección de fallos de aislamiento de hasta 2 MΩ.
    – Capacidad de fuga máxima del sistema Ce: 5 μF.
    – Tiempo de respuesta tan a Ce ≤ 5 μF o RF ≤ 100 kΩ: máx. 10 s
    • Medida de la capacidad de fuga del sistema Ce
    • Medida de la tensión nominal de red Un (True-RMS) con detección de sub/sobretensión
    • Medida de las tensiones de desplazamiento de DC UL1e (entre L+ y tierra) y UL2e
    (entre L- y tierra)
  • Retardo de arranque, respuesta y liberación ajustables
  • Dos rangos de valores de respuesta ajustables por separado de 5…250 kΩ (preaviso, alarma)
  • Salida de alarmas mediante LED ('AL1', 'AL2'), pantalla y relé de alarma ('K1', 'K2')
  • Autocomprobación automática de la unidad con supervisión de la conexión
  • Comportamiento de la corriente de reposo o de funcionamiento de los relés seleccionable
  • Visualización de valores medidos en la pantalla LCD multifunción
  • Memoria de alarmas activable
  • RS-485 (separación galvánica) con los siguientes protocolos:
    – Interfaz BMS (interfaz de dispositivos Bender) para el intercambio de datos con otros componentes Bender
    – Modbus RTU
    – IsoData (para la salida continua de datos)
  • Protección por contraseña contra la modificación no autorizada de parámetros
  • Modo de parada para desactivar el generador de impulsos de medida

Aplicaciones

  • Estaciones de recarga DC para vehículos eléctricos según CSS o CHAdeMO

ISOMETER® isoCHA425 Variante(s)

TipoTensión nominal UnReferencia
isoCHA425-D4-4CCS: DC 0…400 V
CHAdeMO: DC 50…400 V
B71036395
B91036395

*(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para ISOMETER® isoCHA425

TipoRef.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM420 B990994

Descargas para ISOMETER® isoCHA425

NombreTipoTamañoIdiomaSello de tiempoD-/B-Número
We are your eMobility partner! Flyer 262.3 KB EN2023/11/2929.11.2023
isoCHA425 Declaración de conformidad CE 87.3 KB 2024/02/0707.02.2024
UKCA - isoCHA425 Declaración de conformidad 121.6 KB 2024/02/0707.02.2024
isoCHA425 Manuales 2.9 MB DE2023/08/1717.08.2023D00352
isoCHA425 Manuales 2.9 MB EN2023/08/1717.08.2023D00352
isoCHA425 Guías rápida 1,019.9 KB DE2024/01/3030.01.2024D00352
isoCHA425 Guías rápida 1,019.9 KB EN2024/01/3030.01.2024D00352
isoCHA425 Datos técnicos 548.4 KB DE2023/08/2222.08.2023D00352
isoCHA425 Datos técnicos 543.2 KB EN2023/08/2424.08.2023D00352
isoCHA425 Datos técnicos 547.0 KB FR2023/08/2222.08.2023D00352
isoCHA425 Datos técnicos 546.5 KB ES2023/08/2222.08.2023D00352
