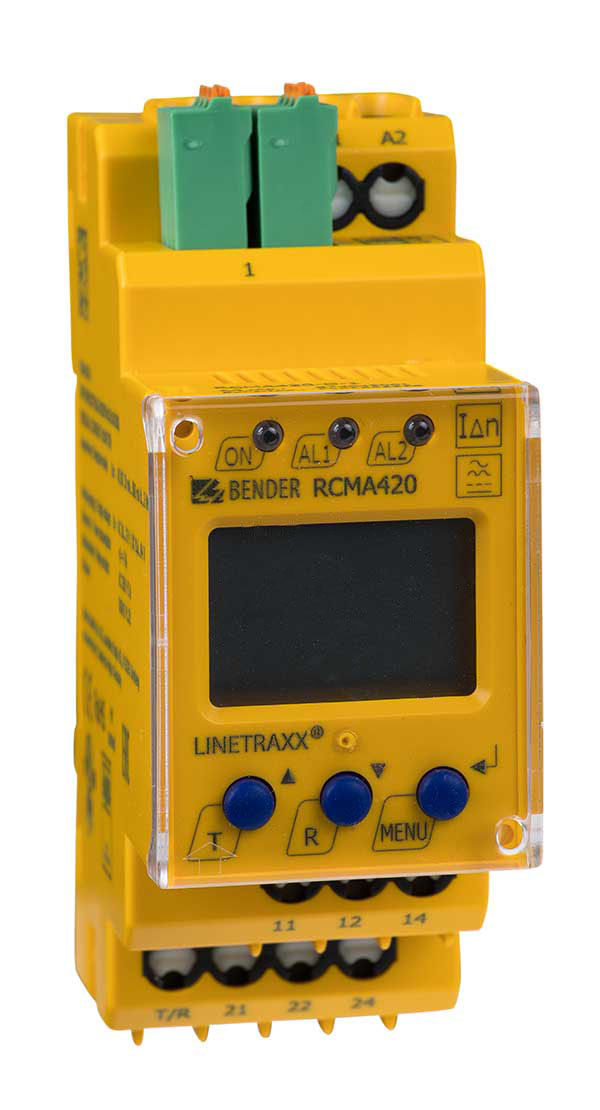

LINETRAXX® RCMA420

El monitor de corriente diferencial sensible a todas las corrientes RCMA420 se utiliza para la vigilancia de sistemas puestos a tierra (sistemas TN y TT), en los que pueden aparecer corrientes continuas de error o corrientes diferenciales, cuyo valor es permanentemente superior a cero. Se trata, en especial, de consumidores con rectificadores de puente de seis impulsos o rectificación de una sola vía con estabilización, p. ej. convertidores, aparatos cargadores, maquinaria de obras con accionamientos regulados por frecuencia. Las corrientes en conductores individuales pueden vigilarse también con el RCMA420.

Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado IΔn2) puede diferenciarse entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través del transformador de corriente de medida, el aparato es prácticamente independiente de la tensión nominal y de la corriente de la instalación.

¿Alguna duda? Contáctenos!

LINETRAXX® RCMA420
LINETRAXX® RCMA420

El monitor de corriente diferencial sensible a todas las corrientes RCMA420 se utiliza para la vigilancia de sistemas puestos a tierra (sistemas TN y TT), en los que pueden aparecer corrientes continuas de error o corrientes diferenciales, cuyo valor es permanentemente superior a cero. Se trata, en especial, de consumidores con rectificadores de puente de seis impulsos o rectificación de una sola vía con estabilización, p. ej. convertidores, aparatos cargadores, maquinaria de obras con accionamientos regulados por frecuencia. Las corrientes en conductores individuales pueden vigilarse también con el RCMA420.

Mediante la etapa de alarma previa (50…100 % del valor de respuesta ajustado IΔn2) puede diferenciarse entre alarma previa y alarma. Como el registro de los valores de medida se efectúa a través del transformador de corriente de medida, el aparato es prácticamente independiente de la tensión nominal y de la corriente de la instalación.

¿Alguna duda? Contáctenos!

Características

  • Vigilante de corriente diferencial tipo B sensible a todas las corrientes según IEC 62020 e IEC/TR 60755
  • Medición del valor eficaz (AC + DC)
  • Dos valores de respuesta ajustables por separado 10…500 mA
  • Margen de frecuencia 0…2000 Hz
  • Retardo de arranque, de respuesta y de desactivación ajustables
  • Indicación del valor de medida a través de display LC
  • Memoria del valor de disparo
  • Vigilancia de conexión del transformador toroidal
  • LEDs de aviso para servicio, Alarma 1, Alarma 2
  • Tecla Test/Reset interna/externa
  • Dos relés de alarma separados, cada uno con 1 contacto conmutado
  • Corriente de trabajo/reposo y memorización ajustable
  • Autovigilancia permanente
  • Display LC multifunción
  • Protección por contraseña para ajustes del aparato
  • Tapa transparente precintable
  • Carcasa de 2 módulos (36 mm)
  • Conforme con RoHS
  • Bornas de presión (dos bornas por conexión)

Aplicaciones

  • Vigilancia de la corriente diferencial sensible a todas las corrientes, en
  • sistemas de 2, 3 o 4 conductores (sistemas TN y TT)
  • Vigilancia de accionamientos regulados, SAIs, maquinaria de construcción, maquinaria de imprenta, sistemas de baterías, instalaciones de laboratorios, máquinas mecanizadoras de madera, instalaciones de soldadura de media frecuencia, industria del mueble, instalaciones médicas, etc.
  • Vigilancia de corriente sensible a todas las corrientes de conductores individuales que generalmente no llevan corriente (p.ej. conductor N)

LINETRAXX® RCMA420 Variante(s)

TipoMargen de respuesta IΔnMargen de frecuenciaTensión de alimentación US*Ref.**
RCMA420-D-110…500 mA0…2000 HzDC 9,6…94 V /
AC 16…72 V, 42…460 Hz
B74043001
B94043001
RCMA420-D-210…500 mA0…2000 HzDC 70…300 V /
AC 70…300 V, 42…460 Hz
B74043002
B94043002

* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)

Accesorios opcionales para LINETRAXX® RCMA420

Transformador toroidales

TipoDiámetro interior (mm)Ref.
CTUB101-CTBC20ø 20B78120010
CTUB101-CTBC20Pø 20B78120020
CTUB101-CTBC35ø 35B78120012
CTUB101-CTBC35Pø 35B78120022
CTUB101-CTBC60ø 60B78120014
CTUB101-CTBC60Pø 60B78120024

Cable de conexión del toroidales – RCMA420-D

TipoLongitud/mRef.
CTX-1001B98110080
CTX-2502,5B98110081
CTX-5005B98110082
CTX-100010B98110083

Accesorios

TipoRef.
Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM420 B990994
