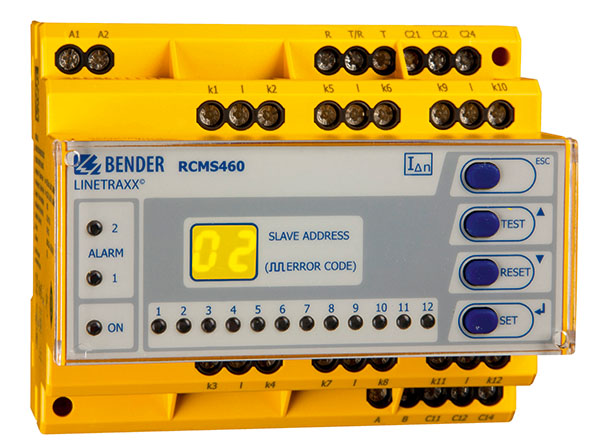

LINETRAXX® RCMS460-L Blindspot®

  • Alternativa a las pruebas de aislamiento mediante inspecciones periódicas.
  • Medida sensible a la corriente alterna, pulsatoria o universal, dependiendo de los toroidales seleccionados para cada canal
  • Función Preset
  • Análisis de las armónicas, DC, THF
  • Comportamiento de frecuencia ajustable para la protección de personas, contra incendios y de instalaciones

El sistema RCMS está formado por uno o varios aparatos de evaluación de corriente diferencial RCMS460-D/L y RCMS490-D/L, los cuales, a través de los correspondientes trasformadores de corriente de medida, pueden registrar y evaluar corrientes de error, corrientes diferenciales y corriente de servicio en suministros de corriente puestos a tierra. La tensión máxima de la red vigilada depende de la tensión nominal de aislamiento de los transformadores de corriente de medida instalados en los embarrados o en los conductores.

Para el registro de la corriente de medida sensible a todas las corrientes (0…2000 Hz) se requieren los transformadores de corriente de medida cerrados de la serie CTUB100. Estos transformadores de corriente de medida de la serie CTUB100 o CTBS25 tienen que ser alimentados por una fuerte de alimentación  con 24 V DC (por ejemblo, la serie STEP-PS). Para corrientes alternas y corrientes pulsantes (42…2000 Hz) se utilizan los transformadores de corriente de medida de las series CTAC… (cerrados), WR… (rectangulares) y WS… (divisibles). Las series de los transformadores de corriente de medida pueden combinarse discrecionalmente en los canales de medida de los aparatos de evaluación. Cada RCMS460-D/L y/o cada RCMS490-D/L dispone de 12 canales de medida. En total pueden conectarse hasta un máximo de 90 aparatos de evaluación RCMS, a través de un interface RS-485 (Protocolo BMS), y de este modo se pueden vigilar hasta un máximo de 1080 canales de medida (salidas).

Para la utilización en la protección de personas, contra incendios, y protección de instalaciones se puede ajustar correspondientemente el comportamiento de frecuencia. Las corrientes medidas pueden ser analizadas para detectar armónicos superiores.

¿Alguna duda? Contáctenos!

LINETRAXX® RCMS460-L
LINETRAXX® RCMS460-L
  • Alternativa a las pruebas de aislamiento mediante inspecciones periódicas.
  • Medida sensible a la corriente alterna, pulsatoria o universal, dependiendo de los toroidales seleccionados para cada canal
  • Función Preset
  • Análisis de las armónicas, DC, THF
  • Comportamiento de frecuencia ajustable para la protección de personas, contra incendios y de instalaciones

El sistema RCMS está formado por uno o varios aparatos de evaluación de corriente diferencial RCMS460-D/L y RCMS490-D/L, los cuales, a través de los correspondientes trasformadores de corriente de medida, pueden registrar y evaluar corrientes de error, corrientes diferenciales y corriente de servicio en suministros de corriente puestos a tierra. La tensión máxima de la red vigilada depende de la tensión nominal de aislamiento de los transformadores de corriente de medida instalados en los embarrados o en los conductores.

Para el registro de la corriente de medida sensible a todas las corrientes (0…2000 Hz) se requieren los transformadores de corriente de medida cerrados de la serie CTUB100. Estos transformadores de corriente de medida de la serie CTUB100 o CTBS25 tienen que ser alimentados por una fuerte de alimentación  con 24 V DC (por ejemblo, la serie STEP-PS). Para corrientes alternas y corrientes pulsantes (42…2000 Hz) se utilizan los transformadores de corriente de medida de las series CTAC… (cerrados), WR… (rectangulares) y WS… (divisibles). Las series de los transformadores de corriente de medida pueden combinarse discrecionalmente en los canales de medida de los aparatos de evaluación. Cada RCMS460-D/L y/o cada RCMS490-D/L dispone de 12 canales de medida. En total pueden conectarse hasta un máximo de 90 aparatos de evaluación RCMS, a través de un interface RS-485 (Protocolo BMS), y de este modo se pueden vigilar hasta un máximo de 1080 canales de medida (salidas).

Para la utilización en la protección de personas, contra incendios, y protección de instalaciones se puede ajustar correspondientemente el comportamiento de frecuencia. Las corrientes medidas pueden ser analizadas para detectar armónicos superiores.

¿Alguna duda? Contáctenos!

Características

  • Medida sensible a la corriente alterna, pulsatoria o universal, dependiendo de los toroidales seleccionados para cada canal
  • Medida real del valor eficaz (r.m.s.)
  • 12 canales de medida por cada aparato para la medida de corriente diferencial o como entrada digital
  • Hasta 90 dispositivos de evaluación RCMS… en el sistema (1080 canales de medida)
  • Medida rápida en paralelo de todos los canales
  • Márgenes de respuesta: 10 mA…10 A (0…2000 Hz), 6 mA…20 A (42…2000 Hz), 100 mA…125 A (42…2000 Hz) RCMS…-D4
  • Función Preset
  • Retardos de tiempo ajustables
  • Comportamiento de frecuencia ajustable para la protección de personas, contra incendios y de instalaciones
  • Memoria de eventos con marca de tiempo para 300 conjuntos de datos
  • Registro de datos para 300 conjuntos de datos/canal
  • Análisis de las armónicas, DC, THF
  • Dos relés de alarma, cada uno con 1 contacto conmutado
  • Variante de aparato RCMS490 con un contacto de aviso por canal
  • Corriente de trabajo/reposo y comportamiento de la memoria ajustable
  • Conexión botón Reset/Test externa
  • Pantalla gráfica iluminada y LEDs de aviso
  • Intercambio de datos a través de bus BMS
  • Protección por contraseña para el ajuste del aparato
  • Vigilancia permanente de la conexión del transformador toroidal
  • Conforme con RoHS

Aplicaciones

  • Medida y evaluación de corrientes diferenciales, de defecto y nominales de consumidores e instalaciones dentro del margen de frecuencia de
    – 0…2000 Hz (toroidal serie CTUB100 o CTBS25),
    – 42…2000 Hz (toroidal CTAC…, WR…S(P), WS…, WF…).
  • Vigilancia de corrientes con peligro de incendio
  • Vigilancia de EMC en sistemas TN-S para detectar corrientes “vagabundas” y puentes N-PE adicionales
  • Vigilancia de conductores N para detectar sobrecargas por corrientes armónicas
  • Vigilancia de conductores PE y PA para detectar que están libres de corriente
  • Vigilancia de las corrientes diferenciales de instalaciones y consumidores de uso local fijo para la  determinación de plazos de inspección adecuados a la práctica según la norma de prevención de riesgos laborales DGUV Prescripción 3 y la orden sobre seguridad laboral BetrSichV.
  • Protección de personas y contra incendios mediante desconexión rápida.
  • Vigilancia de entradas digitales

LINETRAXX® RCMS460-L Blindspot® Variante(s)

TipoTensión de alimentación USArt-No.
RCMS460-L-1 Blindspot®DC 16…94 V / AC 16…72 V, 42…460 HzB94053003
RCMS460-L-2 Blindspot®DC 70…276 V / AC 70…276 V, 42…460 HzB94053004

Accesorios opcionales para LINETRAXX® RCMS460-L Blindspot®

Fuente de alimentación

TipoRef.
STEP-PS/1 AC/24 DC/0.5 (Fuente de alimentación para la alimentación
de un máx. de 4 toroidales CTUB100)*
B94053110
STEP-PS/1 AC/24 DC/1.75 (Fuente de alimentación para la alimentación
de un máx. de 14 toroidales CTUB100)*
B94053111
STEP-PS/1 AC/24 DC/4.2 (Fuente de alimentación para la alimentación
de un máx. de 34 toroidales CTUB100)*
B94053112
DI-1PSM (RS-485-Amplificador)B95012044

* No se puede utilizar con CTUB101

Convertidor de protocolo

TipoAplicaciónTensión de alimentación US*Ref.
COM465IPGateway con webserver integrado: Sistema Bender/EthernetAC/DC 24…240 V,
DC, 50…60 Hz
B95061065
COM465IP
Function package A
Textos individuales para equipos/canales, monitorización de fallo de equipos,
e-mail en caso de alarma
--B75061011
COM465IP
Function package B
Servidor Modbus TCP para máx. 98 * 139 nodos BMS así
como equipos de medida BCOM y universales, servidor SNMP
--B75061012
COM465IP
Function package C
Parametrización de equipos BMS así como
BCOM y equipos de medida universales
--B75061013
COM465IP
Function package D
Visualización de sistemas Bender Visualización del sistema--B75061014
COM465IP
Function package E
Equipos virtuales--B75061015
COM465IP
Function package F
Incluir equipos externos--B75061016
CP907-I

Condition Monitor para la conexión de aparatos Bender BMS y
aparatos de medición universales a redes TCP/IP

--B95061031
B95061032
CP915-ICondition Monitor para la conexión de aparatos Bender BMS y
aparatos de medición universales a redes TCP/IP
--B95061033
B95061034

* Valores absolutos

Transformadores toroidales sensibles a corrientes pulsantes para RCMS460/490

TipoDiámetro interior/mmForma de construcciónRef.
CTAC20ø 20redondoB98110005
CTAC35ø 35redondoB98110007
CTAC60ø 60redondoB98110017
CTAC120ø 120redondoB98110019
CTAC210ø 210redondoB98110020
WR70x175S70 x 175rectangularB911738
WR70x175SP70 x 175rectangularB911790
WR115x305S115 x 305rectangularB911739
WR115x305SP115 x 305rectangularB911791
WS20x3020 x 30divisibleB98080601
WS50x8050 x 80divisibleB98080603
WS80x12080 x 120divisibleB98080606

Transformadores toroidales sensibles a todas las corrientes para RCMS460/490

TipoDiámetro interior/mmForma de construcciónRef.
CTUB102-CTBC20ø 20redondoB78120011
CTUB102-CTBC20Pø 20redondoB78120021
CTBS25ø 25redondoB98120060
CTUB102-CTBC35ø 35redondoB78120013
CTUB102-CTBC35Pø 35redondoB78120023
CTUB102-CTBC60ø 60redondoB78120015
CTUB102-CTBC60Pø 60redondoB78120025
CTUB102-CTBC120ø 120redondoB78120017
CTUB102-CTBC120Pø 120redondoB78120027
CTUB102-CTBC210ø 210redondoB78120019
CTUB102-CTBC210Pø 210redondoB78120029

Cable de conexión toroidal CTUB100 – RCMS

TipoLongitud/mRef.
CTXS-1001B98110090
CTXS-2502,5B98110091
CTXS-5005B98110092
CTXS-100010B98110093

Transformadores toroidales flexibles (sensibles a corrientes DC) para RCMS460/490

TipoDiámetro interior/mmTensión de alimentación USRef.
WF170-1170DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080201
WF170-2170DC 70…300 V / AC 70…300 V, 42…460 HzB78080202
WF250-1250DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080203
WF250-2250DC 70…300 V / AC 70…300 V, 42…460 HzB78080204
WF500-1500DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080205
WF500-2500DC 70…300 V / AC 70…300 V, 42…460 HzB78080206
WF800-1800DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080207
WF800-2800DC 70…300 V / AC 70…300 V, 42…460 HzB78080208
WF1200-11200DC 9,6…94 V / AC 16…72 V, 42…460 HzB78080209
WF1200-21200DC 70…300 V / AC 70…300 V, 42…460 HzB78080210

La serie de transformadores toroidales flexibles WF… se compone de un transformador toroidal flexible W…F y un conversor de señal RCC470.

Accesorios

TipoRef.
Clip de montaje para fijación por tornillos (por cada aparato es necesaria 1 unidad)B98060008
Marco de montaje XM460, 144 x 82 mmB990995

Descargas para LINETRAXX® RCMS460-L Blindspot®

NombreTipoTamañoIdiomaSello de tiempoD-/B-Número
RCMS460 - 490 Declaración de conformidad CE 91.8 KB 2022/10/2424.10.2022
UKCA - RCMS460-490 Declaración de conformidad 139.9 KB 2022/12/2020.12.2022
RCMS460/RCMS490 Manuales 3.8 MB DE2023/07/1111.07.2023D00067
RCMS460/RCMS490 Manuales 4.0 MB EN2023/07/1111.07.2023D00067
RCMS460/RCMS490 Manuales 1.7 MB ES2019/05/1313.05.2019D00067
RCMS460/RCMS490 Datos técnicos 919.1 KB DE2023/07/3131.07.2023D00067
RCMS460/RCMS490 Datos técnicos 891.9 KB EN2023/07/3131.07.2023D00067
RCMS460/RCMS490 Datos técnicos 900.0 KB ES2023/07/3131.07.2023D00067
RCMS460/RCMS490 Datos técnicos 1.4 MB ZH2019/05/1313.05.2019D00067
RCMS460/RCMS490 Guías rápida 674.2 KB DE2023/07/1111.07.2023D00067
RCMS460/RCMS490 Guías rápida 674.2 KB EN2023/07/1111.07.2023D00067
CTUB100 wiring addendum (US) Información técnica 244.9 KB EN2020/11/1919.11.2020
