RDC104-4

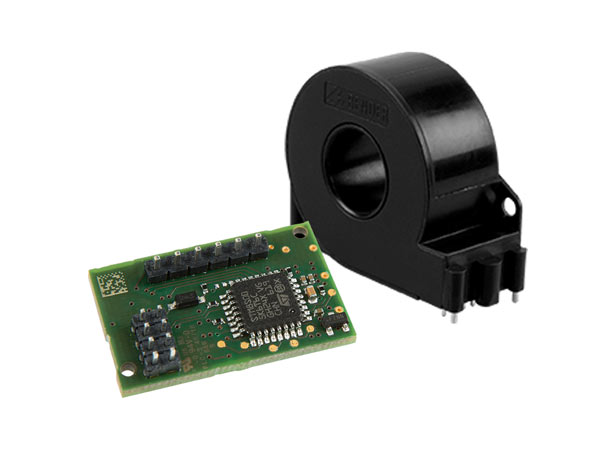

El módulo de monitorización de corriente residual RDC104-4, con procedimiento de medida patentado, se utiliza en combinación con un transformador de corriente de medida CTBC17 y un RCD tipo A que se debe proporcionar en la instalación para la monitorización de la corriente de falla de DC de sistemas de carga de AC para vehículos eléctricos en los que corrientes fallas de AC o DC pueden ocurrir. La tensión nominal Un es 250 V y la corriente nominal (corriente de carga) In = 1 x 48 A / 3 x 32 A. El RDC104-4 es adecuado para la integración en una unidad de carga Modo 3 (AC) como módulo RDC-M según IEC 62955.
¡El RDC104-4 solo está diseñado para que lo compre el fabricante del sistema de carga y no para los usuarios finales!
Más información:
El módulo de monitorización de corriente residual RDC104-4, con procedimiento de medida patentado, se utiliza en combinación con un transformador de corriente de medida CTBC17 y un RCD tipo A que se debe proporcionar en la instalación para la monitorización de la corriente de falla de DC de sistemas de carga de AC para vehículos eléctricos en los que corrientes fallas de AC o DC pueden ocurrir. La tensión nominal Un es 250 V y la corriente nominal (corriente de carga) In = 1 x 48 A / 3 x 32 A. El RDC104-4 es adecuado para la integración en una unidad de carga Modo 3 (AC) como módulo RDC-M según IEC 62955.
¡El RDC104-4 solo está diseñado para que lo compre el fabricante del sistema de carga y no para los usuarios finales!
Más información:
Características
- Cuatro salidas (Switch1, Switch2, Error, PWM)
- Procedimiento de medida patentado (Patentes: EP 2 571 128 / US 9.397.494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
- Rango de medida ±300 mA
- Resolución de corriente residual < 0,2 mA
- Corriente nominal hasta 32 A (monofásica) o 3 x 32 A RMS (trifásica)
- Salida de fallo (funciones integradas de autocontrol y prueba)
- Alta insensibilidad a las interferencias externas
- Variantes disponibles para aplicación según IEC 62955
- Amplio rango de uso incluso en entornos severos (por ejemplo, en caso de campos externos)
- En aplicaciones según IEC 62955, el dispositivo puede sustituir a un RCD de tipo B cuando se combina con un RCD de tipo A y un dispositivo de conmutación adecuado (por ejemplo, un relé de potencia)
Aplicaciones
- Monitorización de fallos de corriente continua en sistemas de carga de corriente alterna para vehículos eléctricos
RDC104-4 Variante(s)
| Tipo | Descripción | Ref. |
|---|---|---|
| RDC104-4 | Módulo RDC-M acorde a IEC 62955 | B94042483 |
| CTBC17 | Transformador de corriente de medida Ø = 17 mm | B98080070 |
| CTBC17-Cable180MM | Cable de conexión 180 ± 30 mm | B98080540 |
| CTBC17-Cable325MM | Cable de conexión 325 ± 25 mm | B98080541 |
| CTBC17-Cable600MM | Cable de conexión 600 ± 30 mm | B98080543 |
| CTBC17-Cable1470MM | Cable de conexión 1470 ± 30 mm | B98080542 |
Descargas para RDC104-4
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Flyer | The IEC 62955 standard at a glance | 325.9 KB | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Flyer | We are your eMobility partner! | 262.3 KB | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Manuales | RDC104-4 Beiblatt | 76.4 KB | DE | 2023/02/02 05:51:4502.02.2023 05:51:45 | D00402 |
| Manuales | RDC104-4 Supplementary sheet | 76.4 KB | EN | 2023/02/02 05:51:4502.02.2023 05:51:45 | D00402 |
| Manuales | RDC104-4 | 2.0 MB | DE | 2023/08/17 09:04:4917.08.2023 09:04:49 | D00402 |
| Manuales | RDC104-4 | 2.0 MB | EN | 2023/08/17 09:04:4917.08.2023 09:04:49 | D00402 |
| Datos técnicos | RDC104-4 | 550.4 KB | DE | 2023/08/24 09:40:0824.08.2023 09:40:08 | D00402 |
| Datos técnicos | RDC104-4 | 546.4 KB | EN | 2023/08/24 09:46:4724.08.2023 09:46:47 | D00402 |
| Información técnica | Stellungnahme Prüfung 6mA DC Fehlerstrom | 450.2 KB | DE | 2022/06/07 12:37:3207.06.2022 12:37:32 |
