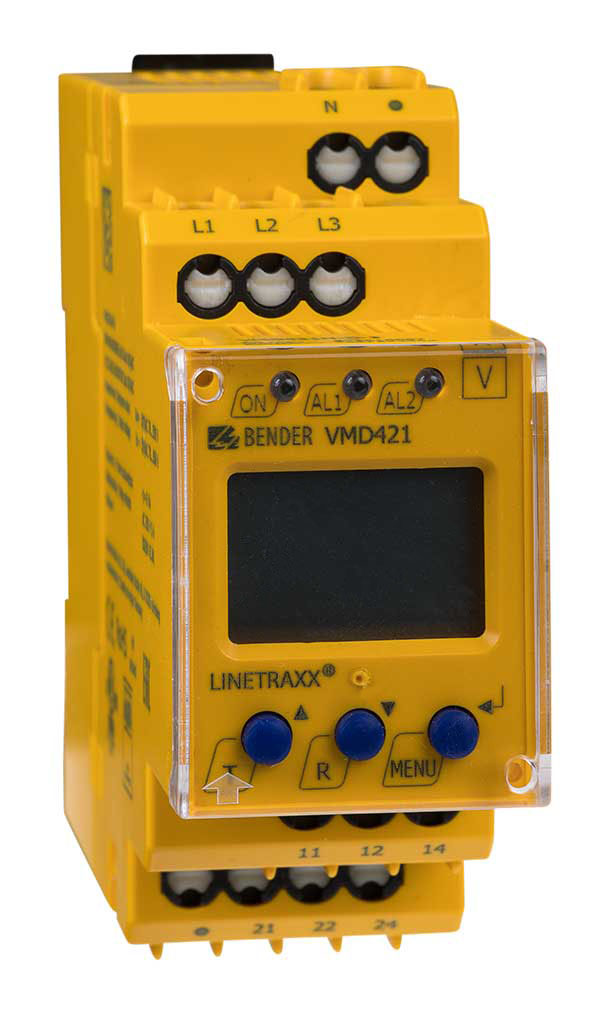

LINETRAXX® VMD421H

  • Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 70…500 V
  • Acumulador de energía integrado
  • Vigilancia de la asimetría, fallo de fases, secuencia de fases
  • Retardo de arranque, de respuesta y de desactivación
  • Diversas funciones de vigilancia seleccionables < U, > U, < f, > f

Los relés de tensión multifunción VMD421H vigilan frecuencias, mínima tensión, máxima tensión y la tensión entre dos valores (función ventana) en sistemas 3(N)AC. Las tensiones son medidas en valor eficaz. El valor actual medido es mostrado en la pantalla LCD de forma permanente. El valor medido en el momento del disparo de los contactos de alarma es memorizado. Mediante el ajuste de retardos se puede adaptar el vigilante a las condiciones específicas de la instalación, p.ej. fases de arranque condicionadas por el consumidor, breves variaciones de tensión, etc. La ejecución VMD421H toma la tensión auxiliar del propio sistema a vigilar, disponiendo de un acumulador de energía interno.
