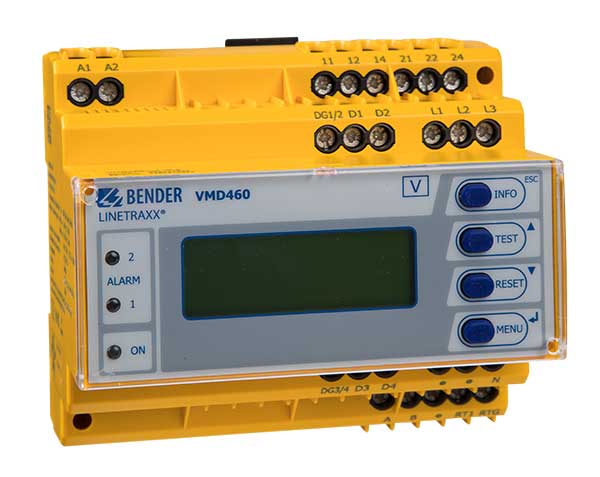

LINETRAXX® VMD460-NA
El VMD460-NA en una protección externa de red e instalación, que separa la instalación de generación de la red pública mediante actuación sobre el interruptor de conexión en caso de rebasar los límites permitidos. Si los valores de tensión y frecuencia se encuentran fuera de los valores establecidos por normativa, conmuta el contacto de salida del VMD460-NA.
El VMD460-NA es ajustable de forma multifuncional. Los valores medidos son presentados de forma permanente en la pantalla LCD. Los valores de disparo son memorizados.
El VMD460-NA en una protección externa de red e instalación, que separa la instalación de generación de la red pública mediante actuación sobre el interruptor de conexión en caso de rebasar los límites permitidos. Si los valores de tensión y frecuencia se encuentran fuera de los valores establecidos por normativa, conmuta el contacto de salida del VMD460-NA.
El VMD460-NA es ajustable de forma multifuncional. Los valores medidos son presentados de forma permanente en la pantalla LCD. Los valores de disparo son memorizados.
Características
- Fácil puesta en marcha gracias a programas básicos preconfigurados para normas y directivas específicas de cada país
- Tolerancia a un solo defecto
- Vigilancia de los interruptores seccionadores conectados
- Detección de redes aisladas df/dt (ROCOF)
- Función de salto de vector
- Interface RS-485 (intercambio de datos, parametrización)
- Función de test para determinar la hora de desconexión
- Tecla de prueba para el circuito de activación
- Posibilidad de consultar los 300 últimos fallos de red con marca de tiempo
- Vigilancia permanente a través de la tensión de fase y del conductor exterior
- Condiciones de conexión especiales tras la superación del valor umbral
- Elección de idioma (alemán, inglés, italiano)
- Display gráfico iluminado
- Apagado remoto a través de la señal de telemando
- Protección por contraseña para el ajuste del aparato
- Carcasa precintable
Aplicaciones
- Protección central NA
- Punto de conmutación independiente entre una instalación generadora en red paralela y la red pública
- Aplicación según CEI 0-21, VDE-AR-N 4105, directiva BDEW, C10/11, G59/2, G83/2, DIN V VDE V 0126-1-1
- Universal para instalaciones generadoras, para el desacoplamiento seguro de la red
LINETRAXX® VMD460-NA Variante(s)
| Tipo | Tensión de alimentación US | Ref. |
|---|---|---|
| VMD460-NA-D-2 | AC/DC 100…240 V, DC/50/60 Hz | B93010045 |
Descargas para LINETRAXX® VMD460-NA
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad | UKCA - VMD460 | 121.2 KB | 2022/12/20 06:00:1720.12.2022 06:00:17 | ||
| Declaración de conformidad CE | VMD460 | 82.9 KB | 2022/08/12 06:17:2612.08.2022 06:17:26 | ||
| Declaración de conformidad | Unbedenklichkeitsbescheinigung VMD460-NA VDE 0126 | 160.7 KB | DE | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Test Report VMD460 | 7.9 MB | DE | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Prüfbescheinigung VMD460-NA BDEW | 336.3 KB | DE | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Konformitätsnachweis NA-Schutz VMD460-NA 4105 2012-07 | 385.9 KB | DE | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Certificate of compliance VMD460-NA G83/2 | 392.0 KB | EN | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Certificate of compliance VMD460-NA G59/3 | 373.6 KB | EN | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Certificate of compliance VMD460-NA G59/2 | 227.4 KB | EN | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Certificate of compliance VMD460-NA C10/11 | 347.1 KB | EN | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Certificat de conformité VMD460-NA VDE 0126 | 221.2 KB | FR | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Declaración de conformidad | Certificat de conformité VMD460-NA C10/11 | 291.3 KB | FR | 2019/05/13 10:31:3913.05.2019 10:31:39 | D00001 |
| Guías rápida | VMD460-NA | 973.9 KB | DE | 2021/07/13 13:08:4513.07.2021 13:08:45 | D00001 |
| Guías rápida | VMD460-NA | 988.7 KB | EN | 2021/07/13 13:08:4713.07.2021 13:08:47 | D00001 |
| Guías rápida | VMD460-NA | 455.1 KB | IT | 2019/05/13 10:31:5613.05.2019 10:31:56 | D00001 |
| Manuales | VMD460-NA | 6.9 MB | DE | 2022/06/09 10:46:2409.06.2022 10:46:24 | D00001 |
| Manuales | VMD460-NA | 7.0 MB | EN | 2022/06/09 10:48:1609.06.2022 10:48:16 | D00001 |
| Manuales | VMD460-NA | 6.6 MB | IT | 2019/05/13 10:31:5513.05.2019 10:31:55 | D00001 |
| Datos técnicos | VMD460-NA | 525.4 KB | DE | 2021/07/13 06:21:0013.07.2021 06:21:00 | D00001 |
| Datos técnicos | VMD460-NA | 523.7 KB | EN | 2021/07/13 06:21:0713.07.2021 06:21:07 | D00001 |
| Datos técnicos | VMD460-NA | 523.8 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00001 |
| Datos técnicos | VMD460-NA | 525.6 KB | IT | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00001 |
| Datos técnicos | VMD460-NA | 617.6 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00001 |
| Declaración de conformidad | Dichiarazione di conformità VMD460-NA CEI 0-21 | 486.7 KB | IT | 2019/06/26 11:57:3026.06.2019 11:57:30 | D00001 |
| Declaración de conformidad | Zertifikat für den NA-Schutz VMD460-NA VDE AR N 4105 2018-11 | 342.0 KB | DE | 2022/04/29 09:51:5529.04.2022 09:51:55 | |
| Declaración de conformidad | Komponentenzertifikat VMD460-NA VDE-AR-N 4110:2018-11 | 441.6 KB | DE | 2019/07/31 12:45:3831.07.2019 12:45:38 | |
| Declaración de conformidad | Certificate of compliance VMD460-NA G98-1 | 549.1 KB | EN | 2019/11/05 12:55:0405.11.2019 12:55:04 | |
| Declaración de conformidad | Certificate of compliance VMD460-NA G99-1 | 557.5 KB | EN | 2020/12/08 10:52:4008.12.2020 10:52:40 | |
| Manuales | VMD460-NA | 6.8 MB | ES | 2020/06/02 06:39:0702.06.2020 06:39:07 | D00001 |
