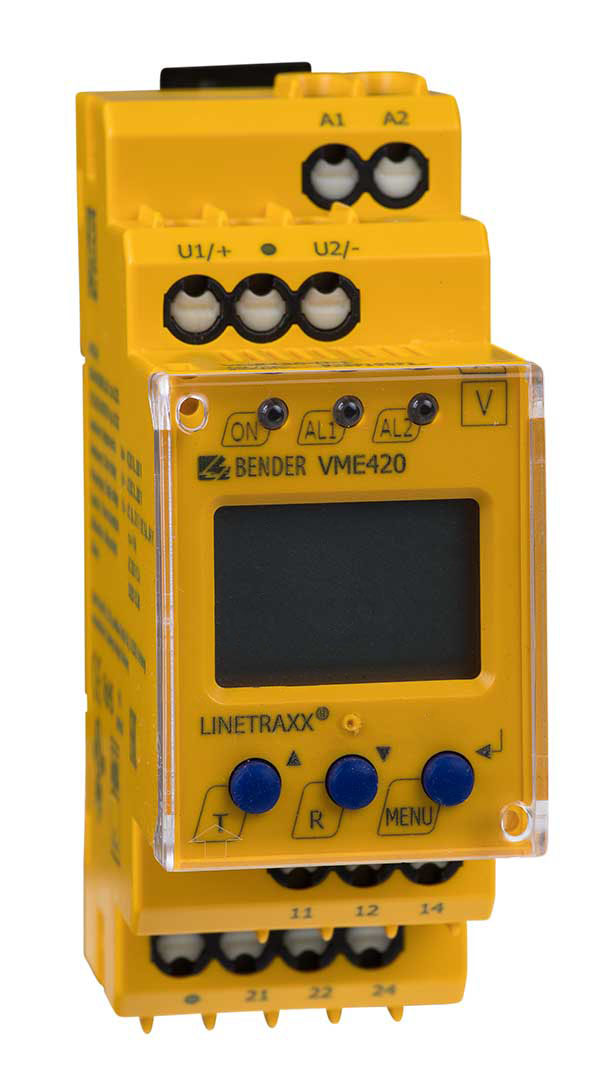

LINETRAXX® VME420
- Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 0…300 V
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
- Retardo de arranque, de respuesta y de desactivación ajustables
- Protección por contraseña para el ajuste del aparato
- Función Preset (parametrización básica automática)
Los relés de tensión de la serie VME420 están diseñados para monitorear la frecuencia y la minima y máxima tensión entre dos umbrales de medida (función de ventana de medida) en sistemas AC y DC. Las tensiones son medidas en valores r.m.s. , el valor de medida se muestra continuamente en la pantalla LCD. El valor de medida más alto desde la activación de los relés será almacenado. Ya que cuenta con tiempos de respuesta ajustables, se pueden considerar características especiales de instalación como procedimientos de encendido especiales, variaciones de tensión en periodos cortos, etc. La serie VME420 requiere una fuente de alimentación externa.
- Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 0…300 V
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
- Retardo de arranque, de respuesta y de desactivación ajustables
- Protección por contraseña para el ajuste del aparato
- Función Preset (parametrización básica automática)
Los relés de tensión de la serie VME420 están diseñados para monitorear la frecuencia y la minima y máxima tensión entre dos umbrales de medida (función de ventana de medida) en sistemas AC y DC. Las tensiones son medidas en valores r.m.s. , el valor de medida se muestra continuamente en la pantalla LCD. El valor de medida más alto desde la activación de los relés será almacenado. Ya que cuenta con tiempos de respuesta ajustables, se pueden considerar características especiales de instalación como procedimientos de encendido especiales, variaciones de tensión en periodos cortos, etc. La serie VME420 requiere una fuente de alimentación externa.
Características
- Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 0…300 V
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
- Retardo de arranque, de respuesta y de desactivación ajustables
- Histéresis de conmutación ajustable
- Medición del valor efectivo (AC + DC)
- Indicación digital del valor de medida a través de display LC multifunción
- Función Preset (parametrización básica automática)
- LEDs para servicio, Alarma 1, Alarma 2
- Memoria de valores de medida para el valor de activación
- Autovigilancia permanente
- Tecla Test/Reset interna
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
- Protección por contraseña para el ajuste del aparato
- Tapa transparente precintable
- Carcasa de 2 módulos (36 mm)
- Bornas de presión (dos bornas por conexión)
- Conforme con RoHS
Aplicaciones
- Vigilancia de tensión y frecuencia en máquinas e instalaciones monofásicas
- Vigilancia de contacto a tierra a través de transformador de tensión en redes de media tensión
- Vigilancia de sistemas de baterías
- Conexión y desconexión de instalaciones a partir de una determinada tensión
LINETRAXX® VME420 Variante(s)
| Tipo | Tensión de alimentación US* | Tensión nominal de red Un* | Ref.** |
|---|---|---|---|
| VME420-D-1 | DC 9,6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 B93010001 |
| VME420-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 B93010002 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® VME420
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para LINETRAXX® VME420
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad | UKCA - VMx42x | 141.7 KB | 2022/12/20 06:00:2220.12.2022 06:00:22 | ||
| Certificados | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x and VMx420 | 411.7 KB | EN | 2023/01/12 14:46:3512.01.2023 14:46:35 | |
| Certificados | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x und VMx420 | 431.9 KB | DE | 2023/01/12 14:46:3012.01.2023 14:46:30 | |
| Declaración de conformidad CE | VMx42x | 93.7 KB | 2022/11/04 09:31:2004.11.2022 09:31:20 | ||
| Manuales | VME420 | 1.7 MB | DE | 2021/09/22 09:54:4322.09.2021 09:54:43 | D00026 |
| Manuales | VME420 | 1.8 MB | EN | 2021/09/22 09:54:5022.09.2021 09:54:50 | D00026 |
| Manuales | VME420 | 1.5 MB | ES | 2021/09/22 09:54:5722.09.2021 09:54:57 | D00026 |
| Manuales | VME420 | 692.1 KB | FR | 2019/05/13 10:31:5513.05.2019 10:31:55 | D00026 |
| Datos técnicos | VME420 | 365.7 KB | DE | 2021/08/25 07:14:4725.08.2021 07:14:47 | D00026 |
| Datos técnicos | VME420 | 363.8 KB | EN | 2022/08/10 05:51:4410.08.2022 05:51:44 | D00026 |
| Datos técnicos | VME420 | 369.4 KB | ES | 2021/08/25 07:15:2825.08.2021 07:15:28 | D00026 |
| Datos técnicos | VME420 | 516.6 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00026 |
| Datos técnicos | XM420-Schnittstellenoptionen | 264.1 KB | DE | 2019/05/13 10:31:3513.05.2019 10:31:35 | |
| Datos técnicos | XM420 interface options | 223.5 KB | EN | 2019/05/13 10:31:3613.05.2019 10:31:36 | D00051 |
| Guías rápida | VME420 | 814.5 KB | DE | 2021/09/22 09:55:0722.09.2021 09:55:07 | D00026 |
| Guías rápida | VME420 | 814.5 KB | EN | 2021/09/22 09:55:0722.09.2021 09:55:07 | D00026 |
| Información técnica | Changed variants of relays from goldplated to silver-plated contacts | 166.3 KB | EN | 2022/06/27 09:03:0827.06.2022 09:03:08 | |
| Información técnica | Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | 166.3 KB | DE | 2022/06/27 09:03:0827.06.2022 09:03:08 |
