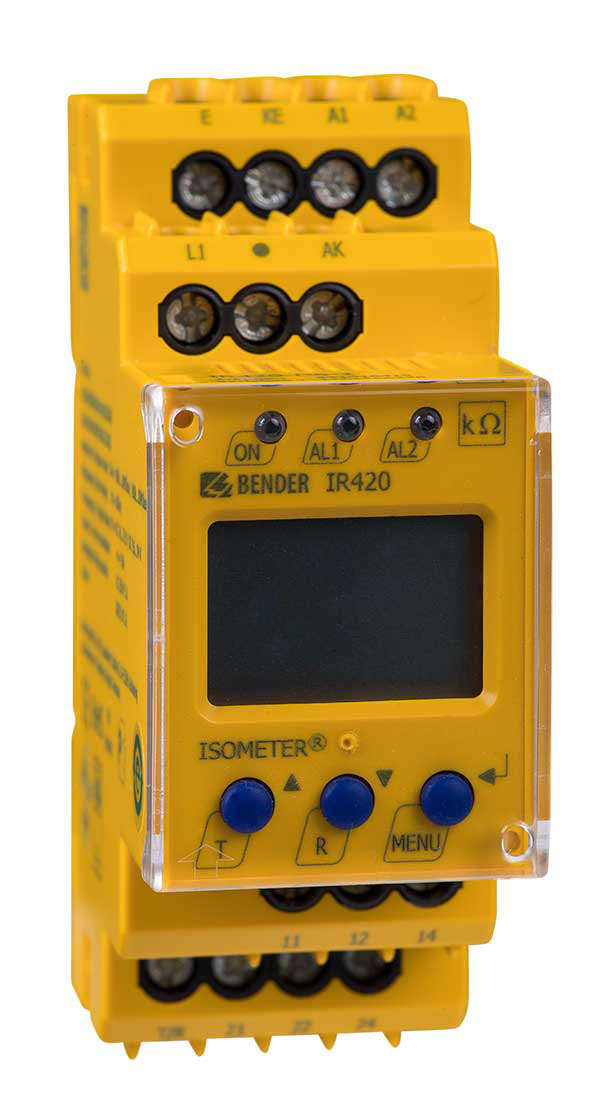

ISOMETER® IR420-D6
- Monitor de aislamiento para cargas desenergizadas
- Aplicación en sistemas TN, TT o IT
- Acorde con IEC 61557-8
- Dos valores de respuesta configurables por separado
- Pantalla LC multifuncional
El monitor fuera de línea IR420-D6 vigila la resistencia de aislamiento de cargas desconectadas. Estos consumidores que, ocasionalmente o generalmente están desconectados, como son bombas de extinción de incendios, accionamientos de válvulas, motores de ascensores o generadores de corriente de emergencia, son alimentados por sistemas TN, TT ó IT. Durante el tiempo de parada y como consecuencia de la humedad o por otras interferencias sobre los conductores o sobre los consumidores pueden originarse fallos de aislamiento , que no son notados. Cuando se conecta el aparato se activa entonces el dispositivo de protección ó se puede ocasionar el incendio del motor, con lo que resulta imposible el servicio. En unión de un acoplador, los aparatos pueden utilizarse para tensiones más elevadas.
- Monitor de aislamiento para cargas desenergizadas
- Aplicación en sistemas TN, TT o IT
- Acorde con IEC 61557-8
- Dos valores de respuesta configurables por separado
- Pantalla LC multifuncional
El monitor fuera de línea IR420-D6 vigila la resistencia de aislamiento de cargas desconectadas. Estos consumidores que, ocasionalmente o generalmente están desconectados, como son bombas de extinción de incendios, accionamientos de válvulas, motores de ascensores o generadores de corriente de emergencia, son alimentados por sistemas TN, TT ó IT. Durante el tiempo de parada y como consecuencia de la humedad o por otras interferencias sobre los conductores o sobre los consumidores pueden originarse fallos de aislamiento , que no son notados. Cuando se conecta el aparato se activa entonces el dispositivo de protección ó se puede ocasionar el incendio del motor, con lo que resulta imposible el servicio. En unión de un acoplador, los aparatos pueden utilizarse para tensiones más elevadas.
Características
- Vigilancia de aislamiento para sistemas desconectados TN, TT e IT de CA, 3(N) AC y CD
- Tensión nominal ampliable a través de acoplador
- Dos valores de respuesta ajustables por separado 100 kΩ…10 MΩ
- LED de servicio, LED de alarma para fallo de aislamiento Alarma 1, Alarma 2
- Botón combinado Test / Reset
- Dos relés de alarma separados, cada uno con un contacto conmutado libre de potencial
- Memorización de errores seleccionable
- Bornas de presión (dos bornas por conexión)
Aplicaciones
- Consumidores desconectados como son bombas de extinción automáticas, accionamientos de válvulas de emergencia, equipos de grúas (p. ej. en barcos), accionamientos de válvulas en tuberías de suministros (gas, agua, petróleo etc.), instalaciones de cierre motorizadas, bombas sumergibles, cabrias de anclas, ascensores, placas de gases de humos, generadores de corriente de emergencia
ISOMETER® IR420-D6 Variante(s)
| Tipo | Tensión de alimentación* US | Valor de respuesta Ran | Capacitancia de fuga del sistema Ce | Ref.** |
|---|---|---|---|---|
| IR420-D6-1 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | 100 kΩ…10 MΩ | ≤ 10 µF | B71016415 B91016415 |
| IR420-D6-2 | DC 70…300 V / AC 70…300 V, 42…460 Hz | 100 kΩ…10 MΩ | ≤ 10 µF | B71016407 B91016407 |
* Valores absolutos
**B7…= Terminal de presión /B9…= Terminal tipo tornillo
Accesorios opcionales para ISOMETER® IR420-D6
| Tipo | Tensión nominal del sistema* Un | Ref. |
|---|---|---|
| AGH520S | AC 0…7200 V, 50…400 Hz | B913033 |
| Clip de montaje para montaje con tornillos (una pieza por equipo) | B98060008 | |
| Marco de montaje XM420 | B990994 |
Descargas para ISOMETER® IR420-D6
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Declaración de conformidad | UKCA - IR42x | 140.6 KB | 2022/12/20 05:59:3520.12.2022 05:59:35 | ||
| Declaración de conformidad CE | IR42x | 94.2 KB | 2022/08/12 06:17:2412.08.2022 06:17:24 | ||
| Manuales | IR420-D6 | 1.3 MB | DE | 2021/05/07 10:08:5007.05.2021 10:08:50 | D00117 |
| Manuales | IR420-D6 | 1.3 MB | EN | 2021/05/07 10:08:5007.05.2021 10:08:50 | D00117 |
| Manuales | IR420-D6 | 491.4 KB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00117 |
| Datos técnicos | IR420-D6 | 447.7 KB | DE | 2021/05/06 04:43:4506.05.2021 04:43:45 | D00117 |
| Datos técnicos | IR420-D6 | 407.9 KB | EN | 2021/05/06 04:43:4906.05.2021 04:43:49 | D00117 |
| Datos técnicos | IR420-D6 | 447.2 KB | ES | 2021/05/06 04:43:5406.05.2021 04:43:54 | D00117 |
| Datos técnicos | IR420-D6 | 490.1 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00117 |
| Datos técnicos | XM420-Schnittstellenoptionen | 264.1 KB | DE | 2019/05/13 10:31:3513.05.2019 10:31:35 | |
| Datos técnicos | XM420 interface options | 223.5 KB | EN | 2019/05/13 10:31:3613.05.2019 10:31:36 | D00051 |
| Información técnica | Changed variants of relays from goldplated to silver-plated contacts | 166.3 KB | EN | 2022/06/27 09:03:0827.06.2022 09:03:08 | |
| Información técnica | Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | 166.3 KB | DE | 2022/06/27 09:03:0827.06.2022 09:03:08 |
