ISOMETER® iso685-…-P

  • Valores de medida predefinidos
  • Medida segura de la resistencia de aislamiento, tensión, capacidad y frecuencia
  • Servidor web integrado
  • Modbus TCP/RTU
  • Localización de fallas de aislamiento

El ISOMETER® es un vigilante de aislamiento para sistemas aislados IT según IEC 61557-8. Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC.

En los sistemas AC puede haber, además, varias partes de la instalación alimentadas por corriente continua (p. ej. convertidores de corriente, rectificadores, accionamientos regulados).

Junto con los evaluadores para la localización de fallos de aislamiento de la serie EDS44x y los correspondientes transformadores de corriente de medida, se puede crear con el iso685-D-P un sistema para la localización de fallos de aislamiento.

Variantes de aparato

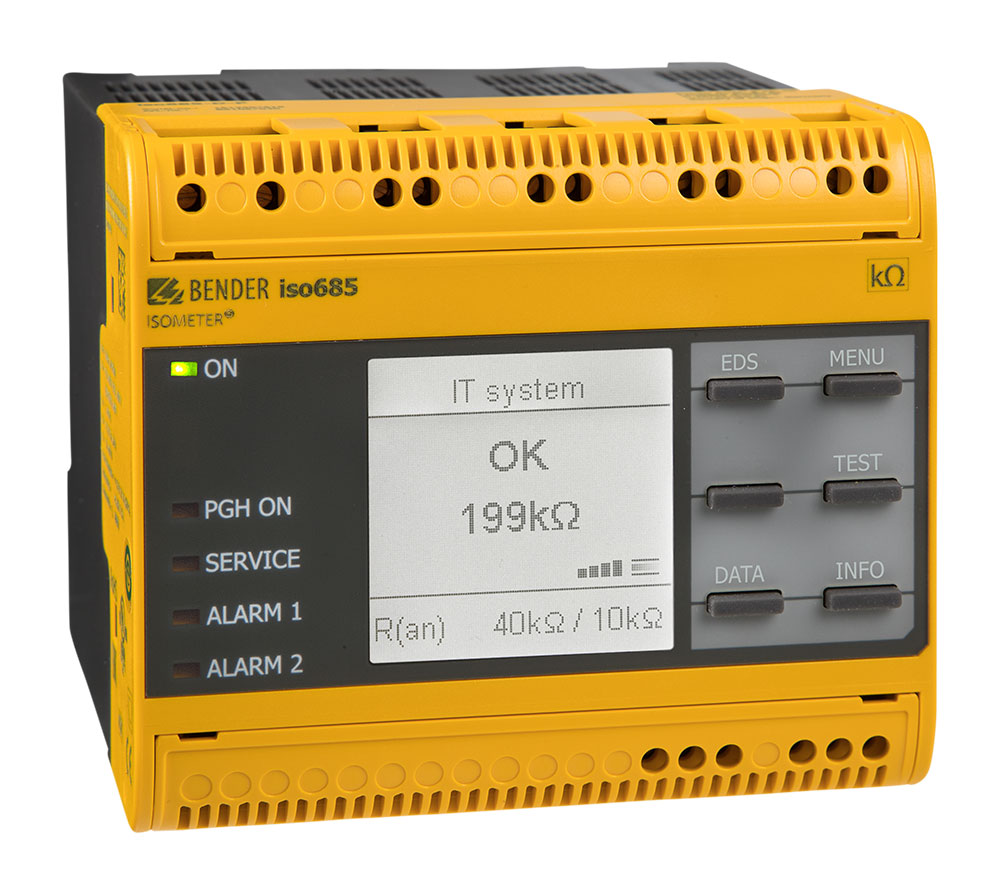

iso685-D-P: La versión iso685-D-P incorpora una pantalla gráfica LCD de alta resolución y elementos de mando para el manejo directo de las funciones del aparato. No puede ser combinada con un FP200.
iso685-S-P: La variante iso685-S-P no tiene pantalla propio y sólo puede ser utilizada junto con un FP200. En consecuencia, el manejo del iso685-S-P se realiza de manera indirecta a través del FP200.
Opción "W": De manera opcional se dispone de las variantes en opción "W" para condiciones climáticas y mecánicas extremas.
