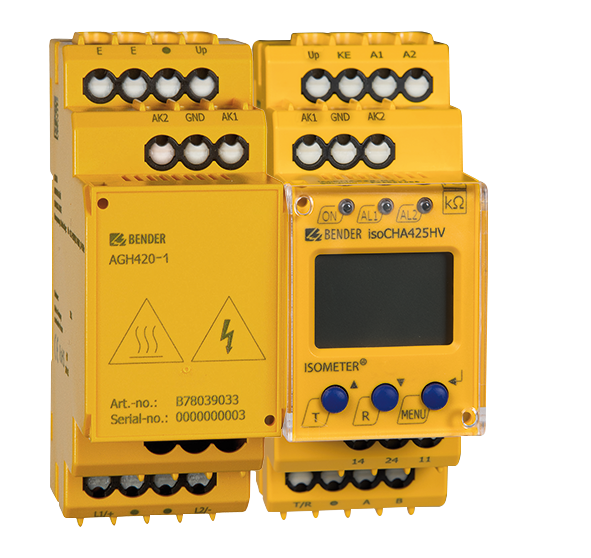

ISOMETER® isoCHA425HV con AGH420-1/AGH421-1
- Conmutable entre CCS (sistema de carga combinado) y CHAdeMO
- Tensiones nominales hasta DC 1000 V
- Detección de fallas de aislamiento simétricas y asimétricas
- Interfaz Modbus RTU aislada eléctricamente
- Visualización de la ubicación de la falla (DC + / DC / balanceada)
El ISOMETER® isoCHA425HV en combinación con el dispositivo de acoplamiento AGH420-1/AGH421-1 monitorea la resistencia de aislamiento RF para estaciones de carga rápida DC según la norma CHAdeMO o según el Sistema de Carga Combinada (CCS) para rangos de tensión nominal margen de tensión nominal del sistema entre DC 0 V y 1000 V.
Con el fin de cumplir los requisitos de las normas aplicables, deben realizarse ajustes de parámetros personalizados en el equipo para adaptarlo a los equipos locales y a las condiciones de Condiciones de Servicio. Tenga en cuenta los límites del Margen de aplicación indicados en los datos técnicos.
Cualquier otro uso o un uso que vaya más allá constituye un uso inadecuado.
- Conmutable entre CCS (sistema de carga combinado) y CHAdeMO
- Tensiones nominales hasta DC 1000 V
- Detección de fallas de aislamiento simétricas y asimétricas
- Interfaz Modbus RTU aislada eléctricamente
- Visualización de la ubicación de la falla (DC + / DC / balanceada)
El ISOMETER® isoCHA425HV en combinación con el dispositivo de acoplamiento AGH420-1/AGH421-1 monitorea la resistencia de aislamiento RF para estaciones de carga rápida DC según la norma CHAdeMO o según el Sistema de Carga Combinada (CCS) para rangos de tensión nominal margen de tensión nominal del sistema entre DC 0 V y 1000 V.
Con el fin de cumplir los requisitos de las normas aplicables, deben realizarse ajustes de parámetros personalizados en el equipo para adaptarlo a los equipos locales y a las condiciones de Condiciones de Servicio. Tenga en cuenta los límites del Margen de aplicación indicados en los datos técnicos.
Cualquier otro uso o un uso que vaya más allá constituye un uso inadecuado.
Características
- Monitorización de la resistencia de aislamiento Rf de las estaciones de carga de DC según el estándar CHAdeMO o el sistema de carga combinado (CCS)
- CHAdeMO (modo CHd y CHA):
- Capacidad de fuga máxima del sistema 1,6 μF por conductor
- Detección de fallas de aislamiento en el rango de tensión del sistema de 50 V a 1000 V
- Fallas de aislamiento unipolar RFU: RFU ≤ 100 kΩ: tiempo de respuesta ≤ 1 s, 100 kΩ < RFU ≤ 2 MΩ: tiempo de respuesta ≤ 10 s.
- Fallas de aislamiento bipolares RFS: RFS≤ 160 kΩ: tiempo de respuesta ≤ 10 s, RFS > 160 kΩ (200 kΩ): no hay detección (desactivación) (sólo CHd) - CCS (modo dc):
- Detección de fallos de aislamiento de hasta 2 MΩ.
- Capacidad de fuga máxima del sistema Ce: 20 μF
- Tiempo de respuesta tan a Ce ≤ 5 μF o RF ≤ 100 kΩ: ≤ 10 s - Medición de la capacitancia de fuga del sistema Ce
- Medida de la tensión nominal del sistema Un (True RMS) con detección de subtensión / sobretensión
- Medida de las tensiones residuales UL1e (entre L1 / + y tierra) así como UL2e (entre L2 / - y tierra)
- Retardo de arranque seleccionable, retardo de respuesta y retardo de liberación
- Dos rangos de valores de respuesta ajustables por separado de 5…600 kΩ (Alarma 1, Alarma 2)
- Señalización de alarmas mediante LED (“AL1”, “AL2”), display y relés de alarma (“K1”, “K2”)
- Autoprueba automática del dispositivo con supervisión de la conexión
- Operación de relé seleccionable N/C o N/O
- Indicación del valor medido a través de una pantalla LC multifuncional
- Se puede activar la memoria de fallas
- RS-485 (aislado galvánicamente) que incluye los siguientes protocolos:
- Interfaz BMS (interfaz del dispositivo de medición Bender) para el intercambio de datos con otros componentes Bender
- Modbus RTU
- IsoData (para salida de datos continua) - Protección por contraseña para evitar cambios de parámetros no autorizados
- Modo de parada para desactivar el generador de impulsos de medida y desacoplarse de la red supervisada mediante el AGH421-1.
Aplicaciones
- Estaciones de carga de DC para vehículos eléctricos de acuerdo con el estándar de carga japonés CHAdeMO
- Estaciones de carga de DC para vehículos eléctricos según CCS (Combined Charging System) según IEC 61851-23.
ISOMETER® isoCHA425HV con AGH420-1/AGH421-1 Variante(s)
| Tipo | Tensión nominal del sistema Un | Ref. Set | Ref. contenido |
|---|---|---|---|
| isoCHA425HV-D4-4 + AGH420-1 | CCS: DC 0…1000 V CHAdeMO: DC 50…1000 V | B71036396 | B71036394 B78039033 |
| isoCHA425HV-D4-4 + AGH421-1 | CCS: DC 0…1000 V CHAdeMO: DC 50…1000 V | B71036399 | B71036394 B78039034 |
Accesorios opcionales para ISOMETER® isoCHA425HV con AGH420-1/AGH421-1
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para ISOMETER® isoCHA425HV con AGH420-1/AGH421-1
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Flyer | We are your eMobility partner! | 262.3 KB | EN | 2023/11/29 10:01:3629.11.2023 10:01:36 | |
| Manuales | AGH421 | 1.5 MB | DE | 2023/10/31 09:43:3331.10.2023 09:43:33 | D00173 |
| Manuales | AGH421 | 1.5 MB | EN | 2023/10/31 09:43:3331.10.2023 09:43:33 | D00173 |
| Manuales | AGH420 | 1.5 MB | DE | 2023/10/31 09:43:3331.10.2023 09:43:33 | D00029 |
| Manuales | AGH420 | 1.5 MB | EN | 2023/10/31 09:43:3331.10.2023 09:43:33 | D00029 |
| Nota de aplicación | isoCHA425HV | 276.7 KB | 2023/06/29 13:08:1929.06.2023 13:08:19 | D00404 | |
| Declaración de conformidad | UKCA - isoxx425 | 142.1 KB | 2023/06/12 05:32:0112.06.2023 05:32:01 | ||
| Declaración de conformidad CE | isoXX425 | 146.2 KB | 2023/07/14 05:24:4714.07.2023 05:24:47 | ||
| Datos técnicos | isoCHA425HV | 7.6 MB | DE | 2023/11/07 10:18:5107.11.2023 10:18:51 | D00404 |
| Datos técnicos | isoCHA425HV | 7.6 MB | EN | 2023/11/07 10:18:2307.11.2023 10:18:23 | D00404 |
| Flyer | isoCHA425HV | 296.5 KB | DE | 2021/09/07 09:04:4307.09.2021 09:04:43 | D00404 |
| Flyer | isoCHA425HV | 295.9 KB | EN | 2021/09/07 09:04:5807.09.2021 09:04:58 | D00404 |
| Manuales | isoCHA425HV | 4.8 MB | EN | 2023/11/16 06:24:5216.11.2023 06:24:52 | D00404 |
| Manuales | isoCHA425HV | 4.8 MB | DE | 2023/11/16 06:24:1416.11.2023 06:24:14 | D00404 |
| Flyer | isoCHA425HV (US) | 794.2 KB | EN | 2021/03/11 18:16:0611.03.2021 18:16:06 | |
| Guías rápida | isoCHA425HV | 1,005.6 KB | DE | 2023/11/16 06:23:3716.11.2023 06:23:37 | D00404 |
| Guías rápida | isoCHA425HV | 1,005.6 KB | EN | 2023/11/16 06:23:3716.11.2023 06:23:37 | D00404 |
