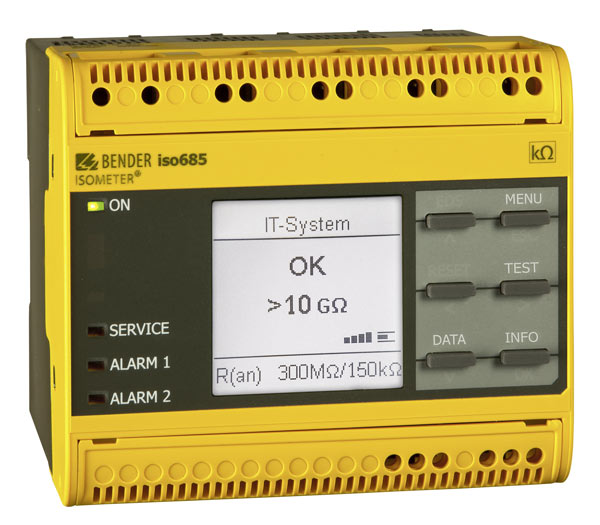

ISOMETER® isoHR685W
- Medida de 10 GΩ
- Servidor web integrado y comunicación Modbus TCP
- La detección temprana aumenta la fiabilidad operativa y la capacidad de planificar el mantenimiento
- Sincronización en redes acopladas capacitivamente
- Gran adaptabilidad a redes de diferentes características
El ISOMETER® es un vigilante de aislamiento adaptado a la norma IEC 61557-8 para sistemas IT.
Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC. En sistemas AC pueden existir numerosos componentes del sistema alimentados por corriente continua (p. ej., convertidores, rectificadores, accionamientos regulados).
- Medida de 10 GΩ
- Servidor web integrado y comunicación Modbus TCP
- La detección temprana aumenta la fiabilidad operativa y la capacidad de planificar el mantenimiento
- Sincronización en redes acopladas capacitivamente
- Gran adaptabilidad a redes de diferentes características
El ISOMETER® es un vigilante de aislamiento adaptado a la norma IEC 61557-8 para sistemas IT.
Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC. En sistemas AC pueden existir numerosos componentes del sistema alimentados por corriente continua (p. ej., convertidores, rectificadores, accionamientos regulados).
Características
- ISOMETER® para sistemas IT de tensión alterna con convertidores o rectificadores conectados galvánicamente y para sistemas IT de tensión continua (IT = redes aisladas de tierra)
- Adaptación automática a la capacidad de derivación a tierra existente
- Combinación de AMPPlus y otros procedimientos de medida dependiendo del perfil
- Dos valores de respuesta ajustables por separado entre 1 kΩ…3 GΩ
- Pantalla gráfica LCD de alta resolución
- Vigilancia de la conexión (vigilancia de los cables de medida)
- Autocomprobación automática del dispositivo
- Representación gráfica de la evolución del aislamiento en el tiempo (isoGraph)
- Memoria histórica con reloj en tiempo real (búfer de 3 días) para el almacenamiento de hasta 1023 mensajes de alarma con fecha y hora
- Salida analógica de 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (con aislamiento galvánico), análoga al valor de aislamiento medido
- Entradas y salidas digitales libremente programables
- Ajuste a distancia a través de Internet o intranet (servidor web / opcional: pasarela COMTRAXX®)
- Diagnóstico a distancia a través de Internet (sólo a través del servicio técnico de Bender)
- isoData: Transmisión de datos permanente y sin interrupciones
- isoSync: Sincronización horaria de procesos de medida
- RS-485/BS (bus de sensores Bender) para el intercambio de datos con otros componentes de Bender con protocolo Modbus RTU
- BCOM, Modbus TCP/RTU y servidor Web
- ISOnet: Desconexión interna del ISOMETER® del sistema IT a ser vigilado (p.ej. al acoplar varios sistemas IT)
- Prioridad ISOnet: Prioridad duradera de un equipo en interconexión de redes.
- ISOloop: función especial para redes en anillo (todas las redes acopladas)
Aplicaciones
- Circuitos de potencia AC, DC o AC/DC
- Circuitos de potencia AC/DC con componentes DC conectados directamente, como convertidores, rectificadores, accionamientos regulados
- SAI’s, redes de baterías
- Calentadores con controles por corte de onda
- Sistemas con fuentes de alimentación conmutadas
- Sistemas IT acoplados con altas capacidades de derivación a tierra
- Vigilancia de cables largos con acoplamiento capacitivo
ISOMETER® isoHR685W Variante(s)
| Tipo | Tensión nominal de red Un | Tensión de alimentación US | Pantalla | Artículo |
|---|---|---|---|---|
| isoHR685W–D–I–B | AC 0…1000 V; 0,1…460 Hz / DC 0…1300 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrada | B91067025W |
| isoHR685W–S–I–B + FP200W* | AC 0…1000 V; 0,1…460 Hz / DC 0…1300 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | separada | B91067225W |
* solo disponible en combinación
Accesorios opcionales para ISOMETER® isoHR685W
| Denominación | Tipo | Referencia |
|---|---|---|
| Acopladores | AGH150W-4 AGH204S-4 AGH520S AGH676S-4 | B98018006 B914013 B913033 B913055 |
Posibles instrumentos de medida bajo pedido!
| Descripción | Artículo |
|---|---|
| Juego de bornas de tornillo* | B91067901 |
| Juego de bornas de presión | B91067902 |
| Accesorios de carcasa (cubierta de bornas, 2 clips de montaje)* | B91067903 |
*incluido en el suministro
