ISOMETER® isoPV con AGH-PV
- Monitor de falla a tierra para sistemas de IT de CA y CC
- Aplicación para sistemas fotovoltaicos hasta AC 793 V / DC 1100 V
- Valores de respuesta ajustables por separado 200 Ω… 100 kΩ
- Adaptación automática a la capacitancia de fuga del sistema hasta 2000 μF
- Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados
La serie de equipos ISOMETER® isoPV está diseñada para vigilar la resistencia de aislamiento de sistemas aislados de tierra (sistema IT) AC, AC/DC 0…793 V, DC 0…1100 V. Los sistemas fotovoltaicos que contienen inversores y transformadores de aislamiento suelen ser diseñados como sistemas IT. Los sistemas isoPV usan el método de medida AMPplus capaz de adaptarse a pequeñas variaciones de tensión, reúne los requisitos para su uso en sistemas fotovoltaicos modernos. Debido a la amplia distribución o a los métodos de supresión de interferencias EMC, suelen producirse altas capacidades a tierra en estos sistemas. Considerando esto, el isoPV se adapta automáticamente a las condiciones del sistema para optimizar el tiempo de medida. En particular, se puede dar un bajo nivel de aislamiento para los rangos de tensión admisible. Solo se debe usar el isoPV en combinación con el AGH-PV. Una fuente de tensión externa permite la vigilancia de aislamiento en sistemas desconectados.
- Monitor de falla a tierra para sistemas de IT de CA y CC
- Aplicación para sistemas fotovoltaicos hasta AC 793 V / DC 1100 V
- Valores de respuesta ajustables por separado 200 Ω… 100 kΩ
- Adaptación automática a la capacitancia de fuga del sistema hasta 2000 μF
- Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados
La serie de equipos ISOMETER® isoPV está diseñada para vigilar la resistencia de aislamiento de sistemas aislados de tierra (sistema IT) AC, AC/DC 0…793 V, DC 0…1100 V. Los sistemas fotovoltaicos que contienen inversores y transformadores de aislamiento suelen ser diseñados como sistemas IT. Los sistemas isoPV usan el método de medida AMPplus capaz de adaptarse a pequeñas variaciones de tensión, reúne los requisitos para su uso en sistemas fotovoltaicos modernos. Debido a la amplia distribución o a los métodos de supresión de interferencias EMC, suelen producirse altas capacidades a tierra en estos sistemas. Considerando esto, el isoPV se adapta automáticamente a las condiciones del sistema para optimizar el tiempo de medida. En particular, se puede dar un bajo nivel de aislamiento para los rangos de tensión admisible. Solo se debe usar el isoPV en combinación con el AGH-PV. Una fuente de tensión externa permite la vigilancia de aislamiento en sistemas desconectados.
Características
- Vigilancia de aislamiento para sistemas aislados de tierra AC, AC/DC 0…793 V, DC 0…1100 V
- Dos valores de respuesta ajustables por separado 0,2 kΩ…100 kΩ
- Posibilidad de seleccionar distintos procedimientos de medida AMPPlus
- Adaptación automática a la capacidad de derivación de red
- Tecla Info para la indicación del ajuste del aparato y la capacidad de derivación de red
- Autovigilancia con aviso automático
- Autotest automático seleccionable
- Conexión para indicación externa de kΩ
- Tecla Test y Reset
- Conexión tecla Test/Reset externa
- Dos relés de alarma separados, con dos contactos conmutados libres de potencial
- Circuito de corriente de trabajo o de reposo seleccionable
- Indicación en texto iluminada
- Interface RS-485
- Perfiles de la instalación configurables en el menú
Aplicaciones
- Circuitos principales en AC, DC o AC/DC
- Instalaciones fotovoltaicas con inversores conectados directamente
- Instalaciones fotovoltaicas con grandes capacitancias de fuga de la red de hasta 2000 µF
- Instalaciones fotovoltaicas con oscilaciones de tensión altas pero lentas
- Instalaciones con fuentes de alimentación conmutadas
- Sistemas IT acoplados

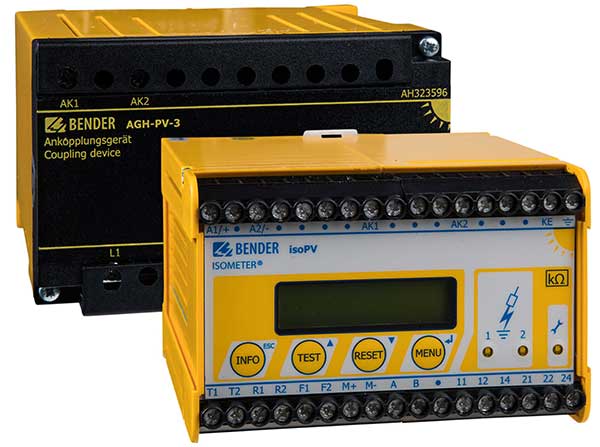

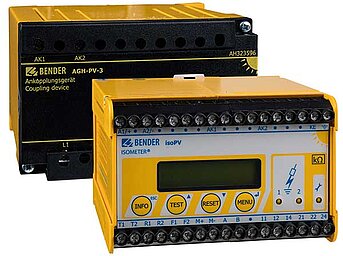

ISOMETER® isoPV con AGH-PV Variante(s)
| Tipo | Tensión nominal de red Un | Tensión de alimentación US | Ref. |
|---|---|---|---|
| isoPV-327 con AGH-PV Kit que consta de: isoPV-327 AGH-PV | 3(N)AC 0…793 V / DC 0…1100 V | AC 19,2…55 V / DC 19,2…72 V | B91065132W B 9106 5130W B 9803 9020W |
| isoPV-335 con AGH-PV Kit que consta de: isoPV-335 AGH-PV | 3(N)AC 0…793 V / DC 0…1100 V | AC 88…264 V / DC 77…286 V | B91065133W B 9106 5131W B 9803 9020W |
Accesorios opcionales para ISOMETER® isoPV con AGH-PV
Instrumentos de medida kΩ externos 20 mA
| Tipo | Ref. |
|---|---|
| 9620-1421 | B986841 |
Descargas para ISOMETER® isoPV con AGH-PV
| Tipo | Nombre | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Folletos sector del mercado | Erneuerbare Energien: Photovoltaik | 2.0 MB | DE | 2023/06/16 09:52:0616.06.2023 09:52:06 | |
| Folletos sector del mercado | Renewable energies: Photovoltaics | 2.0 MB | EN | 2023/06/16 09:52:0616.06.2023 09:52:06 | |
| Manuales | isoPV mit AGH-PV | 2.3 MB | DE | 2019/05/13 10:31:4613.05.2019 10:31:46 | D00024 |
| Manuales | isoPV with AGH-PV | 2.2 MB | EN | 2019/05/13 10:31:5313.05.2019 10:31:53 | D00024 |
| Manuales | isoPV avec AGH-PV | 1.1 MB | FR | 2019/05/13 10:31:5513.05.2019 10:31:55 | D00024 |
| Datos técnicos | isoPV mit AGH-PV | 627.6 KB | DE | 2019/05/13 10:31:3513.05.2019 10:31:35 | D00024 |
| Datos técnicos | isoPV with AGH-PV | 582.6 KB | EN | 2019/07/16 06:18:0816.07.2019 06:18:08 | D00024 |
| Datos técnicos | isoPV con AGH-PV | 721.4 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00024 |
| Datos técnicos | isoPV + AGH-PV | 855.6 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00024 |
