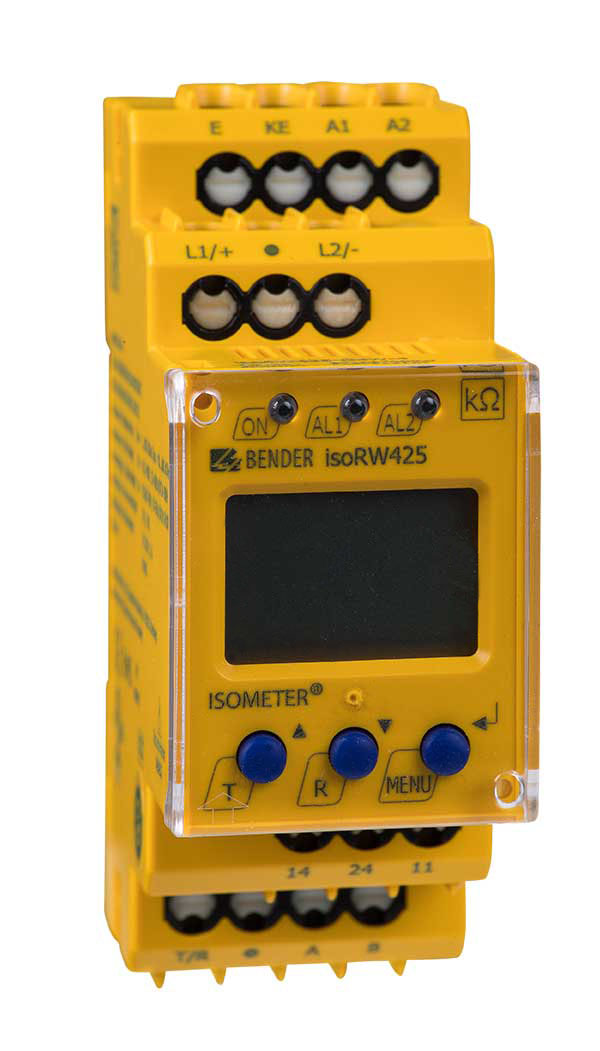

ISOMETER® isoRW425

  • Monitor de falla a tierra para sistemas de IT de AC y DC
  • Para circuitos de control en vehículos ferroviarios según EN 50155
  • Medida de impedancia de aislamiento (modo Z) para 50 Hz o 60 Hz
  • Adaptación automática a la capacitancia de fuga del sistema hasta 300 μF
  • Medición de la tensión nominal del sistema (rms) con detección de subtensión y sobretensión

El ISOMETER® isoRW425 vigila la resistencia de aislamiento (ModoR) o la impedancia de aislamiento (Modo Z) de circuitos de corriente principales AC/DC aislados de tierra (sistemas IT) con tensiones de red de 3(N)AC, AC, AC/DC o DC 0…440 V. Los componentes alimentados con corriente continua en sistemas 3(N)AC y AC/DC no influyen sobre el comportamiento de respuesta, si fluye por lo menos una corriente de carga de DC 10 mA. Una fuente de alimentación externa permite realizar la vigilancia del sistema en sistemas sin tensión. La capacidad de derivación de red máxima Ce en Modo R es de 300 μF y en Modo Z de 1μF.
