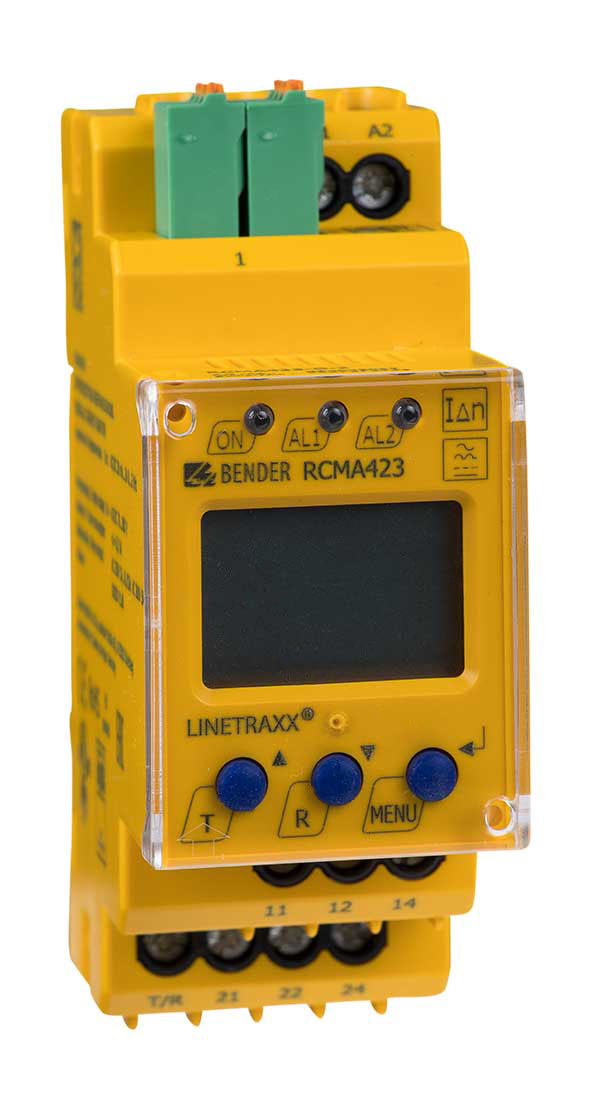

LINETRAXX® RCMA423
- Medida sensible a todas las corrientes tipo B
- Valores de respuesta ajustables
- Para la protección personal, contra incendios y del sistema
El RCMA423 es un monitor de fallas a tierra para sistemas monofásicos o trifásicos de CA puestos a tierra, o puestos a tierra a través de alta resistencia, asi como para sistemas de CD y sistemas mixtos CA/CD
El RCMA423 lee valores RMS, y muestra en su pantalla digital la lectura de la corriente de falla a tierra en tiempo real.
Las características del RCMA423 le permite ajustar desde 30mA hasta 3 A. Junto con el valor de ajuste de la alarma principal una prealarma puede ajustarse como un porcentaje de la alarma principal (50 al 100%).
Todos los ajustes pueden llevarse a cabo directamente en el equipo a través de su fácil menu.
Tres retardos de tiempo pueden utilizarse, retardo en el disparo (0 a 10 s), retardo a la respuesta (0 a 10 s), y un retardo en la desactivación (0 a 99 s).
Dos contactos de alarma pueden ser ajustados como normalmente energizados o normalmente desenergizados, y con enclavamiento o sin enclavamiento.
Se require un TC para su operación. Todos los transformadores de la serie WAB son compatibles para su operación.
- Medida sensible a todas las corrientes tipo B
- Valores de respuesta ajustables
- Para la protección personal, contra incendios y del sistema
El RCMA423 es un monitor de fallas a tierra para sistemas monofásicos o trifásicos de CA puestos a tierra, o puestos a tierra a través de alta resistencia, asi como para sistemas de CD y sistemas mixtos CA/CD
El RCMA423 lee valores RMS, y muestra en su pantalla digital la lectura de la corriente de falla a tierra en tiempo real.
Las características del RCMA423 le permite ajustar desde 30mA hasta 3 A. Junto con el valor de ajuste de la alarma principal una prealarma puede ajustarse como un porcentaje de la alarma principal (50 al 100%).
Todos los ajustes pueden llevarse a cabo directamente en el equipo a través de su fácil menu.
Tres retardos de tiempo pueden utilizarse, retardo en el disparo (0 a 10 s), retardo a la respuesta (0 a 10 s), y un retardo en la desactivación (0 a 99 s).
Dos contactos de alarma pueden ser ajustados como normalmente energizados o normalmente desenergizados, y con enclavamiento o sin enclavamiento.
Se require un TC para su operación. Todos los transformadores de la serie WAB son compatibles para su operación.
Características
- Vigilante de corriente diferencial tipo B sensible a todas las corrientes según IEC 62020 e IEC/TR 60755
- Medición del valor eficaz (AC + DC)
- Dos valores de respuesta ajustables por separado 30 mA…3 A
- Margen de frecuencia 0…2000 Hz
- Retardo de arranque, de respuesta y de desactivación ajustables
- Indicación del valor de medida a través de display LC
- Memoria del valor de disparo
- Vigilancia de conexión del transformador toroidal
- LEDs de aviso para servicio, Alarma 1, Alarma 2
- Tecla Test/Reset interna/externa
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de trabajo/reposo y memorización ajustable
- Autovigilancia permanente
- Display LC multifunción
- Protección por contraseña para ajustes del aparato
- Tapa transparente precintable
- Bornas de presión (dos bornas por conexión)
- Carcasa de 2 módulos (36 mm)
Aplicaciones
- Vigilancia de todas las corrientes sensible a la corriente universal, en sistemas de 2, 3 o 4 conductores (sistemas TN y TT)
- Vigilancia de accionamientos regulados, SAIs, maquinaria de construcción, maquinaria de imprenta, sistemas de baterías, instalaciones de laboratorios, máquinas mecanizadoras de madera, instalaciones de soldadura de media frecuencia, industria del mueble, instalaciones médicas, etc.
- Vigilancia de corriente sensible a todas las corrientes de conductores individuales que generalmente no llevan corriente (p.ej. conductor N)
LINETRAXX® RCMA423 Variante(s)
| Tipo | Margen de respuesta IΔn | Margen de frecuencia | Tensión de alimentación US* | Ref.** |
|---|---|---|---|---|
| RCMA423-D-1 | 30 mA…3 A | 0…2000 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B74043023 B94043023 |
| RCMA423-D-2 | 30 mA…3 A | 0…2000 Hz | DC 70…300 V / AC 70…300 V, 42…460 Hz | B74043025 B94043025 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® RCMA423
Transformador toroidales
| Tipo | Diámetro interior (mm) | Ref. |
|---|---|---|
| CTUB101-CTBC20 | ø 20 | B78120010 |
| CTUB101-CTBC20P | ø 20 | B78120020 |
| CTUB101-CTBC35 | ø 35 | B78120012 |
| CTUB101-CTBC35P | ø 35 | B78120022 |
| CTUB101-CTBC60 | ø 60 | B78120014 |
| CTUB101-CTBC60P | ø 60 | B78120024 |
| CTUB101-CTBC120 | ø 120 | B78120016 |
| CTUB101-CTBC120P | ø 120 | B78120026 |
| CTUB101-CTBC210 | ø 210 | B78120018 |
| CTUB101-CTBC210P | ø 210 | B78120028 |
Cable de conexión del transformador toroidales – RCMA423-D
| Tipo | Longitud/m | Ref. |
|---|---|---|
| CTX-100 | 1 | B98110080 |
| CTX-250 | 2,5 | B98110081 |
| CTX-500 | 5 | B98110082 |
| CTX-1000 | 10 | B98110083 |
Accesorios
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
