Operación de transformadores de forma segura

Tensión de mando

La alta disponibilidad comienza con un suministro seguro

Subestacíon eléctrica

Los circuitos de tensión de mando tienen que controlarse en cuanto a la seguridad eléctrica, ya que un fallo eléctrico desconocido es lo mismo que una parada inesperada de la instalación y aumenta además considerablemente el peligro de incendio. Además, las actuaciones de servicio no planificadas provocan un coste elevado de tiempo y de dinero.

Las aseguradoras de subtensiones eléctricas requieren parcialmente sistemas de monitorización de condición efectivos. Con el sistema de monitorización de condición de Bender tendrá todos los datos relevantes de su instalación a la vista de forma centralizada.

Resumen de Productos ISOMETER®
Resumen de Productos Vigilancia de corriente diferencial
Resumen de Productos Relés electrónicos de medida y vigilancia
Flyer Power Quality
Application Note EDS309x
Technical paper Insulation fault location - Planning and set up in the solar charging station at the University of Applied Sciences Bingen
Technical paper Electrical safety in control and auxiliary circuits
Technical paper Where residual current technology meets the IT system
EN 61557-8
Seguridad eléctrica en redes de distribución de baja tensión de hasta 1 000 V en c.a. y 1 500 V en c.c. Equipos para ensayo, medida o vigilancia de las medidas de protección. Parte 8: Dispositivos de detección del aislamiento para esquemas IT

EN 61557-9
Seguridad eléctrica en redes de distribución de baja tensión hasta 1 000 V c.a. y 1 500 V c.c. Equipos para ensayo, medida o vigilancia de las medidas de protección. Parte 9: Equipos para localización de fallo de aislamiento en redes IT

EN 61557-15
Seguridad eléctrica en redes de distribución de baja tensión de hasta 1 000 V en c.a. y 1 500 V en c.c. Equipos para ensayo, medida o vigilancia de las medidas de protección. Parte 15: Requisitos funcionales de seguridad para los dispositivos de detección del aislamiento y para los equipos para localización de fallo de aislamiento en redes IT

USV

Suministrado de forma segura hasta que el generador funciona

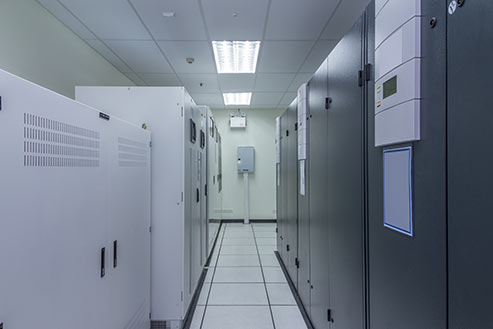

USV

Un suministro eléctrico libre de interrupciones (USV) se utiliza para asegurar el suministro de las cargas eléctricas críticas en caso de averías en la red de corriente. Las instalaciones USV (mayormente instalaciones de baterías o masa de inercia) puentean el tiempo hasta que las instalaciones de corriente de emergencia (generadores) arrancan o hasta que la red está disponible de nuevo. La seguridad eléctrica se supervisa continuamente a través de productos Bender, como p. ej. la supervisión Offline.

Resumen de Productos Vigilancia de corriente diferencial
Resumen de Productos Relés electrónicos de medida y vigilancia

Empfehlenswerte Isolationsüberwachungsgeräte:

Sistemas de vigilancia de corriente diferencial recomendados:

Sistemas de vigilancia continua recomendados:

Transformadores de corriente de medida recomendados:

DIN EN 50272-2
Safety requirements for secondary batteries and battery installations - Part 2: Stationary batteries

Supervisión de tensión

Supervisión de rede de tensión alterna trifásicas

VMD258

El relé de tensión analógico VMD258 controla las redes de tensión alterna trifásicas en cuanto a subtensión y sobretensión (función de ventana). No necesita ninguna conexión puntual de estrella y de este modo es apropiado de modo universal para sistemas 3AC.

La tensión de suministro del sistema electrónico se toma de la red a supervisar. El suministro del sistema electrónico, los relés y la conexión para el acumulador de energía externo están separados de la red por medio de un aislamiento doble. Transformadores de entrada especiales amortiguan la transmisión de factores perturbadores del sistema. Los valores de reacción para la subtensión y la sobretensión, así como los retardos de reacción se pueden ajustar de modo continuo.

Product overview Residual current monitoring

Relés de medida y vigilancia recomendados:

DIN EN 60255-1 VDE 0435-300
Measuring relays and protection equipment - Part 1: Common requirements

DIN EN 60255-127 VDE 0435-3127
Measuring relays and protection equipment - Part 127: Functional requirements for over/under voltage protection
